Ouyue Electric выпустила двухслойный разделенный металлический корпус распределительной коробки: с отдельными зонами сильного и слабого тока и предварительно установленными шпильками это сокращает время сборки полных комплектов.

I. Реальное массовое производство: стандартизированные шкафы выстраиваются в ряд и сходят с производственной линии, интуитивно представляя возможность серийной поставки.

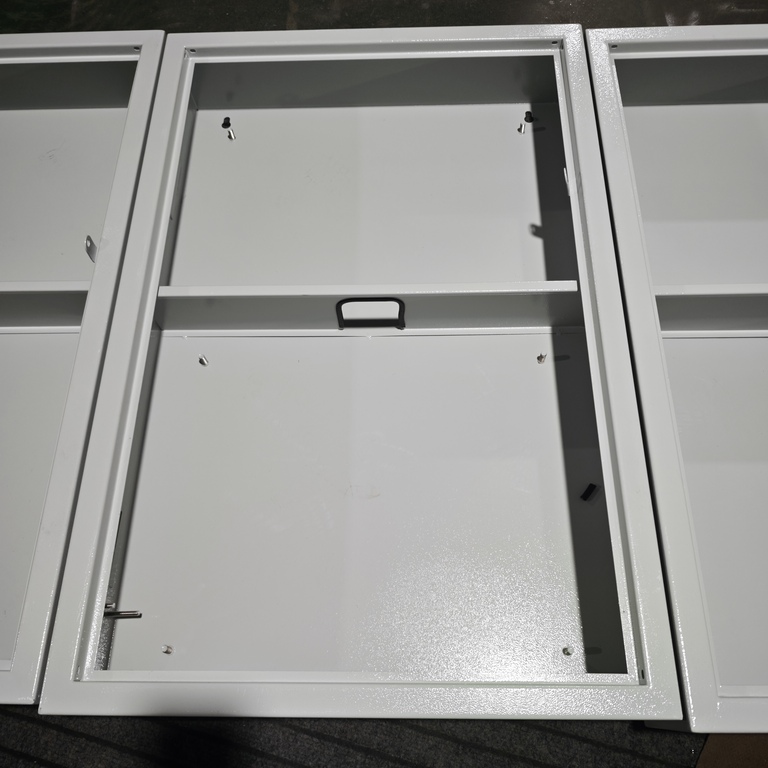

На первой настоящей фотографии запечатлен ряд двухслойных разделенных металлических корпусов распределительных коробок, расположенных рядом в сборочном цехе цеха. В корпусе шкафа еще не установлена ​​дверная панель, но детали листовой обработки самого корпуса коробки раскрыты полностью – края и углы рамы ровные, линии сгиба кромок аккуратные, сварные швы ровные, без заусенцев.

Основная часть шкафа изготовлена ​​из высококачественной холоднокатаной стальной пластины, которая формируется путем лазерной резки и гибки на станке с ЧПУ в виде одной детали. Каркас коробки утолщен и усилен, что обеспечивает высокую несущую способность и ударопрочность. Поверхность подверглась фосфатированию для удаления ржавчины и высокотемпературной электростатической эпоксидной порошковой окраске. Покрытие матовое цвета слоновой кости, с однородной и гладкой красочной поверхностью.

 Он обладает защитой от ржавчины, коррозионной стойкостью, устойчивостью к царапинам и не склонен к пожелтению, что делает его пригодным для длительного использования в сухих помещениях. Внешний вид с белым порошковым покрытием прост и современен и хорошо сочетается с внутренней отделкой заводов, распределительных помещений, лабораторий и т. д.

Ссылка на процесс	Метод обработки	Функция
Базовый материал	Высококачественная холоднокатаная стальная пластина, изготовленная методом гибки на станке с ЧПУ за одну деталь.	Высокая прочность, не склонен к деформации, а рама утолщена и усилена.
Сварка	Прецизионная точечная сварка с гладкой шлифовкой сварного шва.	Уплотняющая основа хорошая, без заусенцев и острых кромок.
Предварительная обработка	Фосфатирование для удаления ржавчины	Улучшите адгезию порошковых покрытий и создайте устойчивый к ржавчине базовый слой.
Покрытие	Высокотемпературное электростатическое эпоксидное порошковое покрытие цвета слоновой кости.	Антикоррозийный, антикоррозийный, устойчивый к царапинам и не склонный к пожелтению.

II. Подробное объяснение внутренней конструкции: встроенная перегородка + предварительно установленные стойки, упрощающие сборку всего комплекта с уровня листового металла.

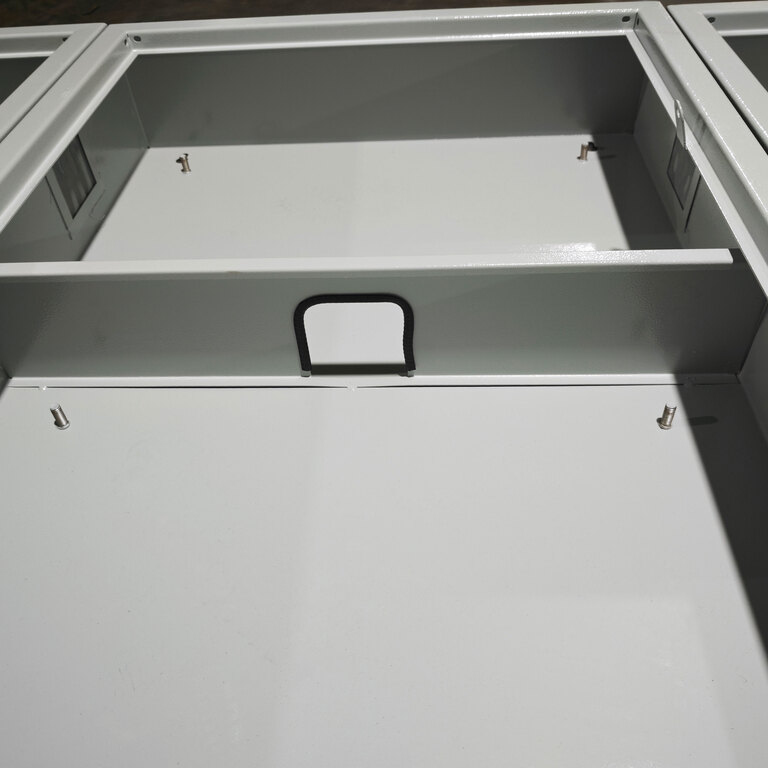

Вторая настоящая фотография раскрывает внутреннюю структуру шкафа, ясно представляя основную конструкцию этого продукта - двухслойную перегородку и предварительно установленную систему шпилек.

Встроенная металлическая перегородка: сильное и слабое электричество разделены, проводка аккуратная.

Внутри короба горизонтально установлена ​​интегрированная металлическая перегородка, разделяющая внутреннюю полость на два независимых установочных отсека сверху и снизу. Перегородка приваривается и крепится к раме короба, отличается высокой прочностью, устойчивостью к изгибу и способностью выдерживать более тяжелые электрические компоненты. Основная ценность этой структуры заключается в достижении разделения сильного и слабого электричества или иерархическом расположении компонентов:

Верхнее отделение:Его можно использовать для установки компонентов управления и сигнализации, таких как приборы, индикаторные лампы, модули ПЛК, клеммные колодки и т. д.

Нижний отсек:Он используется для размещения силовых компонентов главной цепи, таких как автоматические выключатели, контакторы, тепловые реле и медные шины.

Верхний и нижний отсеки физически изолированы, чтобы предотвратить влияние электромагнитных помех, создаваемых большим током в главной цепи, на точность сигнала схемы управления. В то же время перекрестные помехи линий значительно уменьшаются, а линии различия четко видны во время технического обслуживания.

Проход провода: Верхний и нижний отсеки соединены между собой, боковая намотка не используется.

В середине перегородки открыт длинный проволочный проход в форме полосы. Через этот проход можно напрямую соединить провода между верхним и нижним отсеками, без необходимости обходить боковую часть коробки для проводки. Такая детальная конструкция делает путь проводки максимально коротким и регулярным. Кабельные лотки можно совмещать непосредственно с кабельными переходами при прокладке, одновременно повышая эффективность сборки и эстетическую привлекательность.

Предварительно установленные фиксированные шпильки из нержавеющей стали по четырем углам: устраняют необходимость сверления и нарезания резьбы на месте.

Фиксированные болты из нержавеющей стали предварительно приварены по четырем углам верхней и нижней секций шкафа, что является ключевой особенностью конструкции, которая значительно сокращает общее время сборки. При традиционной установке в шкафу монтаж электрических компонентов требует проведения измерений, позиционирования, сверления и нарезания резьбы на месте — процессы, которые не только отнимают много времени, но также несут в себе риск смещения отверстий, что приводит к ненадежной установке. При наличии предварительно установленных шпилек этот процесс переходит на этап изготовления листового металла. Получив шкаф, сборщики могут напрямую закрепить приборы, направляющие выключателя, монтажные задние панели, клеммные колодки и другие компоненты с помощью болтов на предварительно просверленных шпильках, что устраняет необходимость какой-либо механической обработки на месте.

Если взять в качестве примера распределительную коробку с 10 контурами, то предустановленная конструкция болтов может сэкономить примерно 30–40 минут времени сборки. При крупномасштабных инженерных заказах накопленная экономия трудовых и временных затрат значительна.

III. Корпус двери и установка: Полный комплект, подходящий для различных сценариев применения.

Левая сторона коробки предназначена для установки дверных петель и сочетается с белой дверью коробки той же спецификации. На фото видно, что дверные полотна той же партии стоят сбоку и ждут сборки. Корпус двери может быть оборудован замками и смотровыми окнами по желанию заказчика. После закрытия он может обеспечить пыленепроницаемую защиту и предотвратить ошибки непрофессионалов.

Метод установки предполагает открытый настенный тип. Задняя часть коробки имеет отверстия для подвешивания, которые можно закрепить непосредственно на стене без дополнительных кронштейнов. Для сценариев, требующих наземной установки, дополнительно можно оборудовать базовый кронштейн.

IV. Типичные сценарии применения

Стандартизированная конструкция из листового металла двухслойного разделенного металлического корпуса распределительной коробки и гибкая предустановленная система шпилек делают ее подходящей для различных сценариев распределения и управления электроэнергией внутри помещений.

Распределение электроэнергии в здании: Напольные распределительные коробки, ящики управления освещением, главные и ответвительные выключатели расположены соответственно в верхнем и нижнем отсеках.

Промышленный контроль:Шкаф управления ПЛК, электрический шкаф управления для согласования оборудования. Контроллеры и терминалы установлены в верхнем отсеке, а компоненты привода расположены в нижнем отсеке.

Лаборатория и чистый цех:Внешний вид с белым порошковым покрытием гармонирует с интерьером помещения, отвечая пыленепроницаемым и эстетическим требованиям чистых помещений.

Пакетные инженерные закупки:Стандартизированная структура поддерживает крупномасштабное производство и быструю доставку, подходит для централизованного согласования крупномасштабных строительных проектов.

V. От листового металла до готовых комплектов: упростите процесс сборки с помощью стандартизированных корпусов.

Ouyue Electric стремится предоставлять клиентам более эффективные и стандартизированные решения для электрических шкафов на рынке.уровень производства листового металла. Металлические корпуса с двумя отсеками имеют встроенные перегородки, предварительно установленные монтажные шпильки и стандартизированную раму, предлагая сборщикам панелей и инженерным подрядчикам продукцию корпусов, сочетающую в себе структурную прочность и простоту сборки.

После подтверждения чертежей изделия изготовление готового изделия занимает всего 7 дней.Нужны ли вам стандартные спецификации или индивидуальный дизайн на основе ваших чертежей,пожалуйста, пришлите нам ваши технические требования,и мы оперативно предоставим предложения по решению и примерный график производства.
