Реальные фотографии массового производства наружной водонепроницаемой распределительной коробки Ouyue Electric: демонстрация полного процесса от корпуса из листового металла до полной сборки машины.

I. Корпус из листового металла: холоднокатаная стальная пластина с пластиковым покрытием, обеспечивающая как рассеивание тепла, так и защиту от дождя.

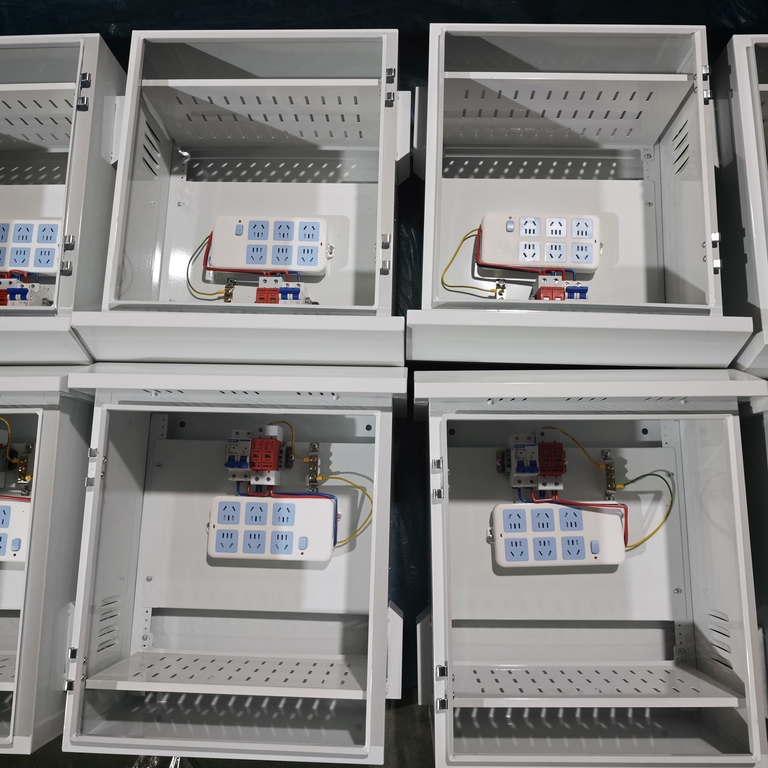

На первом реальном фото десятки белых коробок стоят рядом в сборочном цехе цеха. Дверцы коробки еще не установлены, и хорошо видны детали изготовления самих ракушек. Корпус коробки изготовлен из холоднокатаной стальной пластины путем лазерной резки и гибки на станке с ЧПУ за одну деталь. Поверхность обработана фосфатированием для удаления ржавчины и электростатическим порошковым покрытием. Белое матовое покрытие однородное и тонкое, устойчивое к ржавчине, коррозии и царапинам, подходящее для длительного использования на открытом воздухе.

Корпус короба оснащен жалюзи для отвода тепла в трех ключевых позициях: отверстия для жалюзи есть как сбоку, так и сверху. Жалюзи имеют наклонную вниз штампованную конструкцию, которая не только обеспечивает беспрепятственный канал конвекции воздуха, но и предотвращает прямой поток дождевой воды через отверстия. Тепло, выделяемое оборудованием внутри бокса во время работы, осуществляется через естественный конвекционный путь забора воздуха снизу и выхлопа сверху и по бокам, контролируя повышение внутренней температуры и продлевая срок службы компонентов.

Дверца ящика соединена с корпусом ящика посредством петли из нержавеющей стали, которая плавно открывается и закрывается и не подвержена ржавчине. По краю корпуса двери имеется установочный паз для водонепроницаемых уплотнительных резиновых полос, которые в сочетании с уплотнительными полосами из пенопласта с закрытыми порами EPDM обеспечивают герметизацию дверного проема от дождя и пыли. В дверном замке используется поворотный язычковый замок, предназначенный для использования вне помещений, которым можно управлять путем блокировки, чтобы предотвратить случайные действия несанкционированного персонала. Задняя часть коробки имеет отверстия для подвешивания, позволяющие устанавливать ее на стену.

Конструктивные особенности	Метод реализации	Функция
Подложка и покрытие	Холоднокатаный стальной лист + фосфатирование + электростатическое порошковое покрытие	Антикоррозийная и антикоррозионная защита
Жалюзи для отвода тепла	Боковые и верхние наклонные вниз жалюзи выполнены штамповкой.	Конвекционный отвод тепла, защита от дождя, обратный поток.
Уплотнитель корпуса двери	Водонепроницаемая уплотнительная резиновая лента из EPDM + шарнир из нержавеющей стали + поворотный замок с язычком	Непромокаемый и пыленепроницаемый, запираемый для управления.
Способ установки	Сзади зарезервировано монтажное отверстие.	Настенный открытый монтаж

II. Подробное объяснение внутренней конфигурации распределительной коробки.

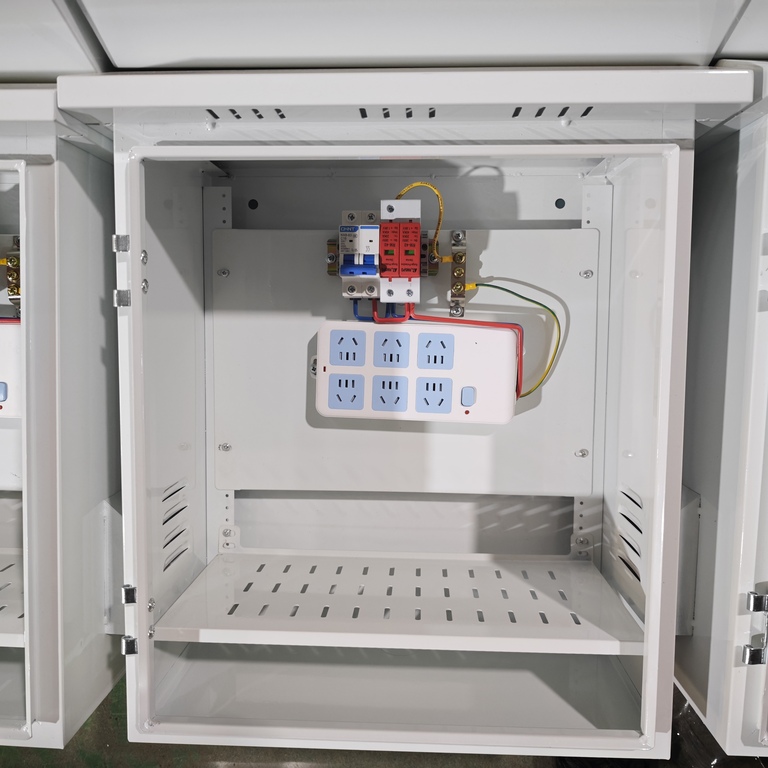

На втором реальном фото показаны внутренние детали наружной непромокаемой распределительной коробки, в которой завершена электрическая сборка. Компоненты внутри коробки аккуратно расположены в электрическую цепочку сверху вниз. Большое количество монтажных отверстий, предусмотренных на задней панели, позволяет напрямую фиксировать каждый компонент болтами, что делает разборку, сборку и подключение проводов удобными и эффективными.

III. Сценарии применения распределительных коробок с защитой от дождя для наружного применения

The внешняя непромокаемая распределительная коробкаобъединяет распределение электроэнергии, молниезащиту и электропитание оборудования и широко используется в следующих сценариях:

Наружный мониторинг безопасности:Обеспечьте комплексное электропитание и защиту камер, дополнительного освещения и сетевого оборудования на опорах наблюдения.

Умный транспорт:Электропитание шкафов управления светофорами на перекрестках и ящиков электронного оборудования полиции.

Базовые станции связи:Электропитание и молниезащита наружного оборудования базовых микростанций и ретрансляционных станций;

Умная стройка:Централизованный блок питания для такого оборудования, как входные и выходные турникеты на стройплощадке, системы мониторинга пыли и видеонаблюдения.

IV. Полный процесс производства распределительной коробки для наружной защиты от дождя, от листового металла до электрической сборки.

На двух реальных фотографиях зафиксированы два ключевых узла процесса изготовления уличных непромокаемых распределительных коробок – крупносерийное производство корпусов из листового металла и электрическая сборка всей машины. Весь процесс выполняется на собственном заводе Ouyue Electric: от резки листового материала, гибки и сварки до порошкового покрытия и окраски, а затем до установки компонентов и заводских испытаний. Срок поставки контролируется, а качество отслеживается.

Производство готового продукта занимает всего 7 дней после подтверждения чертежей продукта. Если вам нужна стандартная конфигурация или индивидуальное электрическое решение, основанное на требованиях проекта, мы будем рады, если вы пришлете свои технические требования. Мы предоставим предложения по решению и примерный график как можно скорее.
