Выпущен новый распределительный шкаф XL-21 компании Ouyue Electric, первая партия отправляется в Южную Корею.

I. Разделение верхней и нижней конструкции

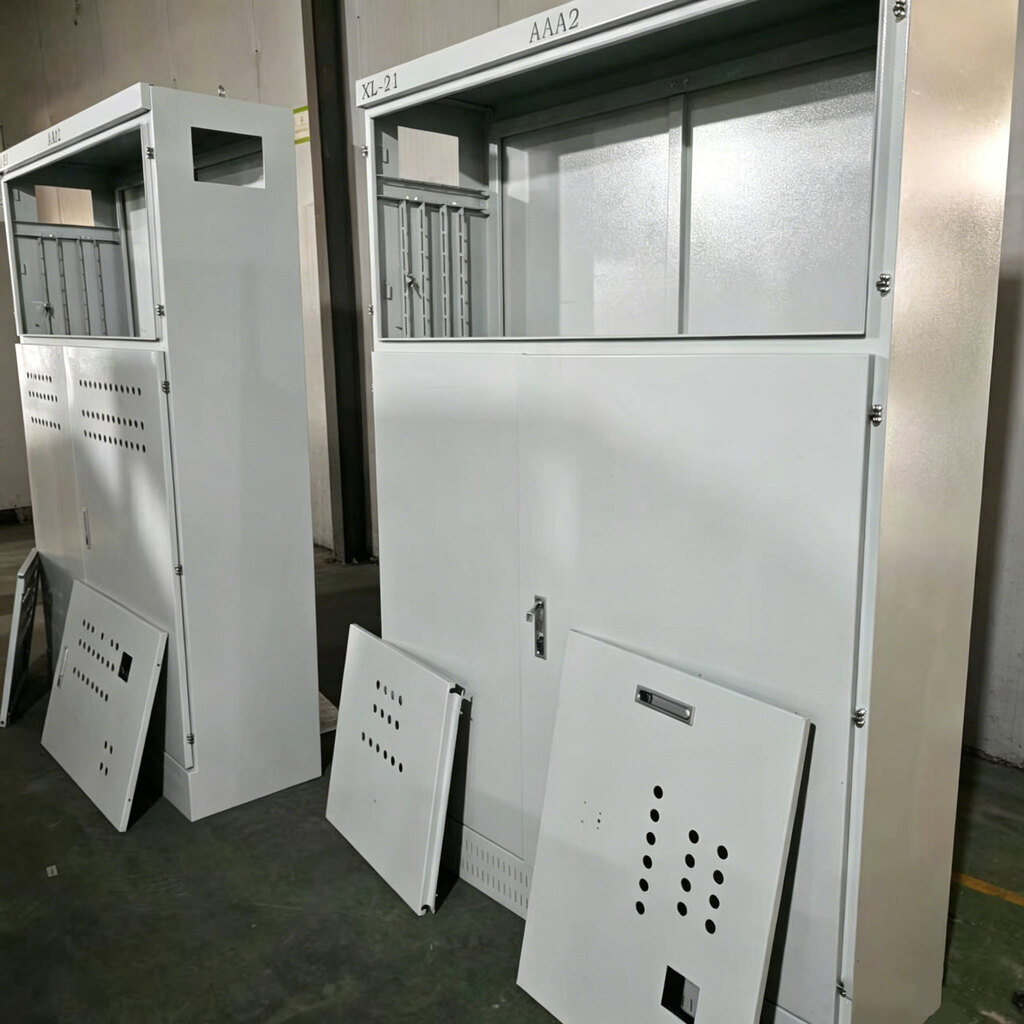

На первой реальной фотографии представлен общий вид электрошкафа XL-21. Шкаф имеет разделенную конструкцию верхней и нижней части, четко разделяющую функциональные зоны на два независимых пространства: верхнее и нижнее.

Верхняя часть: область смотрового окна приборов.

В верхней части шкафа отведено место для установки прозрачного окна для размещения амперметров, вольтметров, индикаторных ламп, переключателей и других компонентов измерения и индикации. Персоналу эксплуатации и технического обслуживания не нужно открывать дверцу шкафа. Они могут считывать электрические параметры и определять рабочее состояние в режиме реального времени через окно, что значительно повышает эффективность ежедневного осмотра и обнаружения неисправностей. Верхняя часть шкафа отведена для идентификационных позиций, на которые можно наклеить номера цепей, паспортные таблички оборудования или предупреждающие таблички в соответствии с требованиями заказчика.

Нижняя часть: отсек управления главным выключателем

Отсек управления главным выключателем в нижней части шкафа оснащен независимым дверным замком. Поверхность дверцы шкафа оснащена множеством круглых отверстий для отвода тепла, которые образуют передние и задние конвекционные воздушные каналы с задней пластиной для отвода тепла той же спецификации на задней части шкафа. Обеспечивая вентиляцию и отвод тепла, диаметр круглых отверстий контролируется в точке баланса между предотвращением пыли и рассеиванием тепла, уменьшая попадание пыли. Дверь склада оснащена специальным механическим замком, который предотвращает неправильное управление несанкционированным персоналом и отвечает требованиям управления электробезопасностью на промышленных объектах.

II. Внутренняя регулируемая система установки: один комплект шкафа совместим с несколькими схемами распределения электроэнергии.

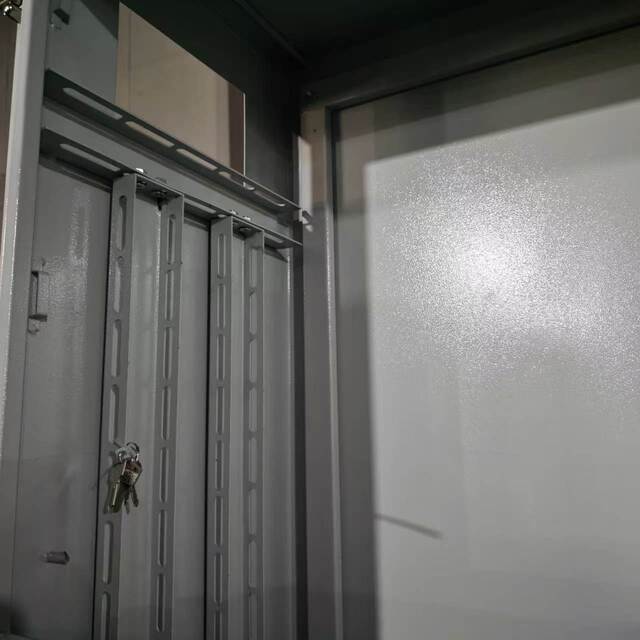

Вторая настоящая фотография фокусируется на деталях внутренней конструкции распределительного шкафа XL-21, демонстрируя самую важную конструктивную особенность этого продукта — полностью регулируемую систему установки.

Предварительная установка нескольких комплектов регулируемых установочных колонн

Внутри шкафа предварительно установлено несколько продольных установочных стоек, каждая из которых имеет длинные отверстия. Монтажные направляющие и монтажные пластины можно свободно регулировать по высоте вверх и вниз вдоль колонн. Это означает, что один и тот же шкаф можно гибко адаптировать к различным спецификациям автоматических выключателей в литом корпусе, контакторов переменного тока, тепловых реле и медных шин в соответствии с фактической схемой распределения электроэнергии. Независимо от того, является ли это главным выключателем на 200 А или 630 А, а также в многоконтурной или малоконтурной конфигурации, положения установки можно расположить по мере необходимости без необходимости замены шкафа.

Отсеки склада независимы, а сильное и слабое электричество разделены.

Приборная часть и отсек главного выключателя разделены металлическими перегородками для обеспечения раздельной проводки для сильного и слабого электричества. Эта конструкция имеет два важных значения: во-первых, электромагнитные помехи, создаваемые большим током в главной цепи, изолированы в нижнем отсеке и не влияют на точность измерений приборов и сигнальных линий в верхнем отсеке. Во-вторых, при проверке главного выключателя держите верхнюю цепь прибора изолированной, чтобы снизить риск случайного прикосновения. В перегородке предусмотрены отверстия для прокладки проводов, а в местах прохождения кабеля предусмотрены резиновые защитные отверстия для предотвращения разрезания изоляционного слоя.

III. Холоднокатаная стальная пластина + электростатическое порошковое покрытие: обеспечивает долговременную защиту распределительных сетей внутри помещений.

Шкаф распределения питания XL-21 изготовлен из высококачественной холоднокатаной стали, обработанной методом комплексной лазерной резки и гибки на станке с ЧПУ, с углами, собранными с помощью болтовых соединений. По сравнению с полностью сварными конструкциями болтовая сборка обеспечивает структурную целостность, обеспечивая при этом большее удобство при разборке, обслуживании, замене или модернизации внутренних компонентов.

Поверхность шкафа покрыта электростатическим порошковым покрытием матового серо-белого цвета. По сравнению с традиционным распылением краски, электростатическое порошковое покрытие обеспечивает более сильную адгезию и превосходную устойчивость к ударам и коррозии. В закрытых промышленных помещениях, таких как мастерские, фабрики и подстанции, он остается прочным в течение длительного времени без сколов и ржавчины. Матовое серо-белое покрытие создает чистую современную эстетику, которая дополняет стандартизированный дизайн распределительных помещений в различных промышленных условиях.

Каждый шкаф стандартно оснащен задней панелью с вентиляционными отверстиями, совмещенными с круглыми вентиляционными отверстиями на двери, чтобы создать канал естественной конвекции воздуха. Дверь оснащена специальным механическим замком, а ключи управляются централизованно, что обеспечивает доступ к отсеку главного выключателя только авторизованным электрикам, предотвращая несанкционированный доступ.

IV. Экспорт в Южную Корею: совместимость с зарубежными стандартами промышленного распределения электроэнергии.

Эта партия электрораспределительных шкафов XL-21 была изготовлена ​​по индивидуальному заказу для корейского клиента с адаптацией уровня напряжения, выбором спецификации шин и регулировкой размеров шкафа в соответствии с техническими требованиями заказчика. Южнокорейский рынок промышленного распределения электроэнергии предъявляет два ключевых требования к оборудованию: во-первых, стандартизированная изоляция зон высокого и низкого напряжения; во-вторых, совместимость при установке внутри шкафа — заводские производственные линии часто требуют корректировки конфигурации силовых цепей в зависимости от меняющихся производственных задач, и регулируемая система крепления точно отвечает этому гибкому требованию.

Морской грузовой маршрут из Китая в Южную Корею короткий, а таможенное оформление очень эффективное. Ouyue Electric предоставляет стандартную экспортную упаковку, адаптированную для корейского рынка: фумигированные деревянные ящики с индивидуальными амортизирующими вкладышами из пузырчатой ​​пленки, а также отдельные отсеки для шкафов и аксессуаров, обеспечивающие безопасность продукции как во время морских, так и внутренних перевозок.

V. Настройте свое решение по распределению электроэнергии, начиная с XL-21.

The Шкаф распределения питания XL-21является последним достижением Ouyue Electric в области промышленного распределения электроэнергии. От регулируемой системы установки до разделенной складской конструкции, от процесса порошкового покрытия холоднокатаных стальных пластин до удобства сборки и обслуживания болтов — каждая конструкция ориентирована на реальные сценарии использования.

Производство готового продукта занимает всего 7 дней после подтверждения чертежей продукта. Если вам нужна стандартная конфигурация или глубокая настройка в соответствии с проектными чертежами, мы будем рады, если вы пришлете свои технические требования. Мы предоставим вам предложения по решению и примерный график.
