Массовое производство распределительной коробки из нержавеющей стали, окрашенной распылением в белый цвет, наружная водонепроницаемая распределительная коробка, реальные фотографии: от распыления корпуса коробки, отверждения водонепроницаемой резиновой ленты до полного анализа внутренней структуры

I. Корпус коробки обработан распылением и ожидает сборки дверной панели.

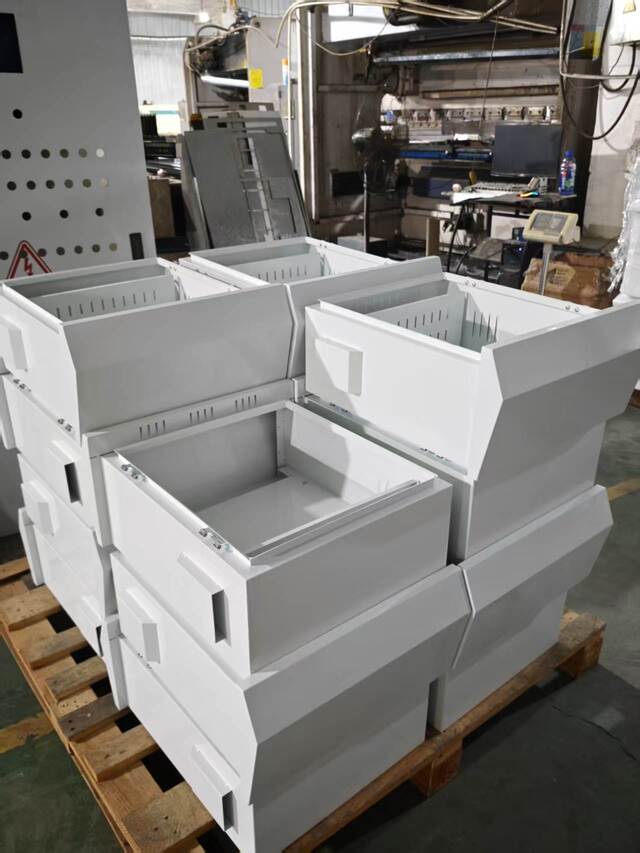

На первой реальной фотографии десятки окрашенных распылением корпусов из белой нержавеющей стали уложены слой за слоем в ожидании затвердевания резиновых полосок дверной панели перед окончательной сборкой. Поверхность каждой коробки покрыта равномерным и тонким белым электростатическим порошковым покрытием. Углы аккуратно согнуты, сварные швы ровные и полные.

Эта партия коробок изготовлена ​​из нержавеющей стали 304 в качестве основного материала и покрыта электростатическим порошком белого цвета, предназначенным для использования на открытом воздухе. Белое покрытие выполняет практические функции при использовании на открытом воздухе: светлая поверхность отражает тепловое излучение солнечного света. В жаркую летнюю погоду температура поверхности белого ящика может быть на 8-12°C ниже, чем у темно-серого ящика, что помогает снизить повышение температуры внутри ящика и продлить срок службы компонентов. По этой же причине распределительные коробки для наружного применения на рынках Европы и Ближнего Востока обычно предпочитают белое покрытие.

II. Установлена ​​водонепроницаемая резиновая полоска дверной панели. После затвердевания его можно собирать.

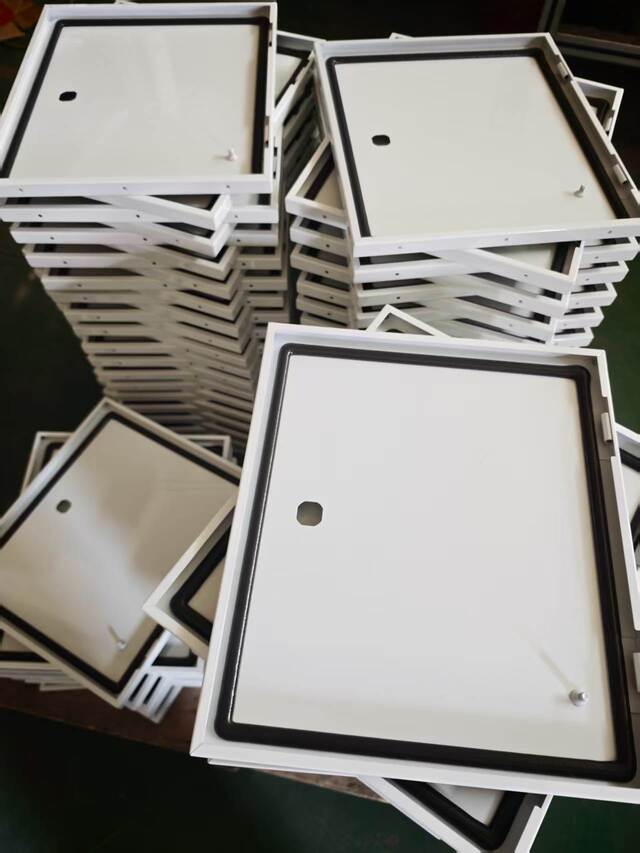

На втором изображении показаны дверные панели, соответствующие этой партии коробок. Дверная панель отделана белым напылением, по краям вделаны сплошные черные водостойкие резиновые полосы. В настоящее время он находится на стадии отверждения резиновой ленты и стоит на месте. Резиновая полоса изготовлена ​​из вспененного материала с закрытыми порами EPDM (этилен-пропилен-диеновый мономерный каучук). Он вставляется в уплотнительный паз на внутренней стороне дверцы коробки посредством специального клеящего устройства и герметизируется по всему кругу без каких-либо разрывов.

Причина, по которой полоска герметика остается на месте и затвердевает после установки, заключается в том, что после нанесения клея на обратной стороне ленты EPDM требуется достаточно времени, чтобы полностью сцепиться с канавкой из нержавеющей стали, предотвращая последующее расслоение или деформацию. Кроме того, во время сжатия и введения в полоске возникает внутреннее напряжение; предоставление ему возможности отдохнуть позволяет материалу восстановить свою естественную эластичность, избегая неровностей поверхности, вызванных снятием напряжения после сборки.

После отверждения каждой партии уплотнительных лент дверных панелей инспекторы по качеству проводят выборочные проверки плоскостности уплотнительной поверхности и постоянства отскока ленты.

Перед отправкой все коробки подвергаются испытаниям на дождь или отбору проб на герметичность по стандарту IP65, чтобы убедиться, что характеристики герметизации соответствуют стандартам. Уплотнительные ленты из вспененного материала EPDM с закрытыми порами, выбранные Ouyue Electric, имеют длительный диапазон рабочих температур от -40°C до 120°C, сохраняя стабильный отскок и герметизирующие свойства даже после многих лет воздействия наружного солнечного света и дождя.

III. Разборка внутренних конструктивных элементов распределительной коробки из нержавеющей стали.

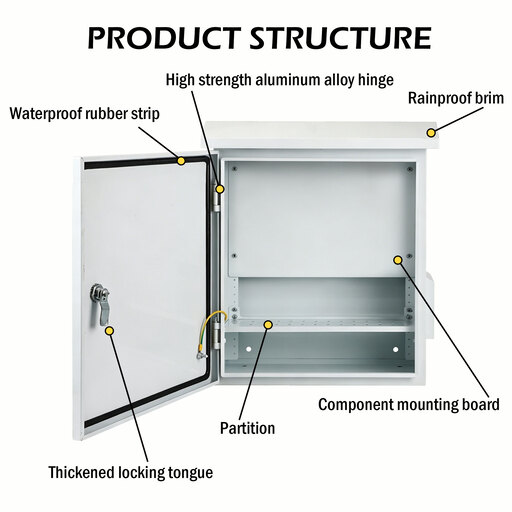

На третьем рисунке показана внутренняя структура полностью собранного устройства.Непромокаемая распределительная коробка из нержавеющей стали для наружного применения. Пять ключевых компонентов четко видны и разбираются по пунктам следующим образом:

1. Поворотный фиксатор язычка

Дверная панель оснащена язычковым замком из нержавеющей стали. В закрытом состоянии язычковый замок плотно захватывает пластину замка на внутренней стороне дверной коробки коробки, обеспечивая плотное закрытие дверной панели и прижатие уплотнительной ленты. Сердечник замка изготовлен из нержавеющей стали 304, устойчивой к ржавчине и помехам. В соответствии с требованиями заказчика в качестве опции могут быть выбраны универсальные замки с ключом, противоугонные треугольные замки или пружинные замки с нажимным механизмом, все из которых поддерживают настройку партии.

2. Водонепроницаемая резиновая полоска.

С внутренней точки зрения хорошо видно, что черная водонепроницаемая резиновая полоса EPDM полностью распределена по внутреннему кругу дверной панели без каких-либо швов и разрывов. При закрытом дверном полотне резиновая полоса равномерно прижимается между дверным полотном и коробкой дверной коробки, образуя сплошную эластичную уплотнительную поверхность, предотвращающую просачивание дождевой воды, пыли и влаги через дверной зазор.

3. Непромокаемый козырек.

Верхняя часть ящика оснащена наклонной конструкцией козырьков, выдвигающихся вперед. Функция этой изогнутой конструкции – направлять дождевую воду, стекающую вдоль стены или над коробом, в область, расположенную далеко от дверного проема, не позволяя воде скапливаться вдоль верхнего края дверного полотна и просачиваться на уплотнительную поверхность. Поля шляпы и основная часть коробки изготовлены из одного куска доски методом гибки на станке с ЧПУ и сформированы как одно целое. Нет необходимости в сварке и нет риска утечки сварного шва.

4. Монтажная плата компонента

Внутренняя часть бокса оснащена съемными подвижными монтажными пластинами для фиксации.автоматические выключатели, контакторы, клеммные колодки и другие компоненты. Монтажная пластина изготовлена ​​из пластины из оцинкованной или нержавеющей стали и крепится к встроенным шпилькам на задней стороне коробки с помощью винтов. Съемная конструкция означает, что клиенты могут выполнить предварительную сборку и подключение компонентов вне коробки, а затем установить всю плату в коробку, что повышает эффективность установки на месте.

5. Перегородка

По желанию заказчика внутренняя часть бокса может быть оборудована металлическими перегородками, разделяющими пространство внутри бокса на независимые электрические перегородки. В функции перегородки входят: достижение физической изоляции цепей разных уровней напряжения, отделение основной цепи от цепи управления или обеспечение независимого экранированного пространства для конкретных компонентов. Перегородка крепится к кронштейну перегородки внутри коробки с помощью винтов, а ее положение можно гибко регулировать по чертежам заказчика.

IV. Мы приглашаем вас проверить качество на реальных производственных линиях.

Если вам нужна стандартная защищенная от дождя распределительная коробка для наружного применения или нестандартный корпус коробки, изготовленный по индивидуальному заказу в соответствии с проектными чертежами, Ouyue Electric может поставить распределительную коробку из нержавеющей стали, которая сможет выдержать испытание при использовании на открытом воздухе, с производственными возможностями и стандартами контроля качества завода-изготовителя.

Производство готового продукта занимает всего 7 дней после подтверждения чертежей продукта.Добро пожаловать, чтобы отправить ваши технические требования или характеристики коробки. Мы предоставим предложения по решению и примерный график как можно скорее.
