Распределительная коробка из нержавеющей стали с дождевым колпаком и защитой от насекомых-вентиляцией

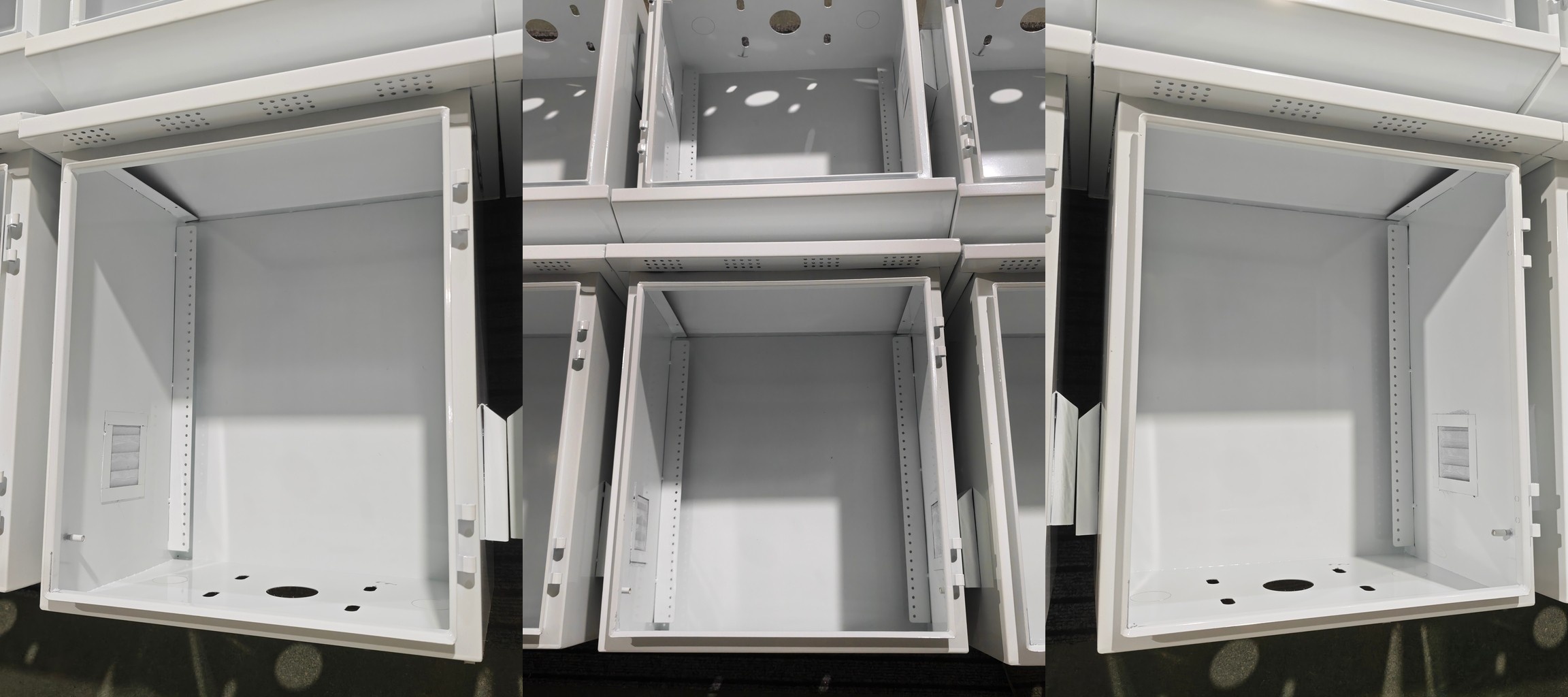

Ouyue Electric выпустила новую распределительную коробку из нержавеющей стали для наружного применения для рынков с влажным климатом и сильными дождями, где наблюдается сильное давление насекомых. На верхней панели корпуса имеется козырек от дождя, вентиляционные отверстия на левой и правой боковых панелях с сеткой от насекомых, установленной за каждым отверстием, монтажный кронштейн внутри шкафа для компонентов, поставляемых покупателем, а также отверстия для ввода кабелей на нижней панели.

Три проблемы возникают в наружных электрических шкафах в тропических и прибрежных регионах. Муссонный дождь проникает через дверные швы, насекомые проникают через вентиляционные отверстия и гнездятся внутри, а силовые компоненты продолжают выделять тепло, не имея возможности спастись.

Полностью герметичный шкаф защищает от дождя и удерживает тепло. Шкаф с открытыми вентиляционными отверстиями выделяет тепло и пропускает внутрь насекомых и дождь. Новая защищенная от дождя распределительная коробка из нержавеющей стали для наружного применения разделяет три функции: козырек от дождя и нижние отверстия для ввода кабеля пропускают воду, сетка от насекомых защищает от насекомых, а левые и правые вентиляционные отверстия создают конвективный путь для тепла.

Почему на рынках с влажным климатом нужна вентилируемая распределительная коробка из нержавеющей стали

В Юго-Восточной и Южной Азии высокая влажность сохраняется круглый год, сезон муссонов длится долго, а активность насекомых охватывает большую часть календарного года. Базовые станции телекоммуникаций, солнечные электростанции и наружные распределительные коробки расположены в незащищенных местах, в то время как импульсные источники питания, модули связи и инверторные нагрузки внутри продолжают выделять тепло.

Распределительная коробка из нержавеющей стали выполняет две функции во влажных регионах: устойчивость конструкции к коррозии и управление температурой воздуха внутри шкафа. Влажность и солевой туман предъявляют высокие требования к долговечности покрытия простой холоднокатаной стали, поскольку единичное нарушение покрытия приводит к распространению коррозии внутрь от места нарушения.

Нержавеющая сталь марок 304 и 316 обеспечивает коррозионную стойкость материала, а не покрытия, что снижает надежность покрытия. В проектах по хранению солнечной энергии и хранению энергии, монтируемых на открытом воздухе, для изготовления корпуса шкафа все чаще используется нержавеющая сталь.

Внутри дизайна: что делают пять компонентов

Козырек от дождя выступает за переднюю и обе боковые панели, отводя вертикальные осадки от дверного шва и вентиляционных отверстий. Левое и правое вентиляционные отверстия образуют конвективный путь с низким уровнем притока и высоким уровнем вытяжки.

За каждым вентиляционным отверстием расположена москитная сетка, размер которой блокирует обычных летающих насекомых, но пропускает воздух. Внутренний кронштейн фиксирует автоматические выключатели, контроллеры или модули связи, поставляемые покупателем. Нижние отверстия для ввода кабеля позволяют кабелям входить и выходить снизу, что позволяет избежать канала для улавливания воды, образующегося при боковом вводе.

Для пыльных установок Ouyue Electric рекомендует установить съемный пылевой фильтр снаружи каждого вентиляционного отверстия и установить график очистки. В конструкции вентиляции приоритет отдается отводу тепла и она не подходит для мест с частой промывкой под высоким давлением, а на странице продукта четко указаны подходящие и неподходящие условия эксплуатации.

Выбор материала: холоднокатаная сталь 304 и 316.

Материал определяет, как долго прослужит уличный шкаф. В таблице ниже сравниваются три общие характеристики по устойчивости к коррозии, подходящим условиям окружающей среды и стоимости.

Отборочным тестом является воздействие соли. Для проектов на суше и закрытых открытых позиций хорошо подходит нержавеющая сталь 304, тогда как прибрежные объекты, зоны с высоким содержанием соленых брызг, химические заводы и проекты по опреснению требуют нержавеющей стали 316.

Разрыв в ценах между этими двумя марками велик, поэтому неправильный выбор материала распределительной коробки из нержавеющей стали приводит либо к чрезмерным затратам, либо к преждевременной коррозии. Включение условий сайта в запрос избавляет от догадок.

Где подходит корпус

Новая непромокаемая распределительная коробка из нержавеющей стали для наружного применения в первую очередь предназначена для отвода тепла, при этом защита от дождя и насекомых имеет равный вес. Четыре приложения соответствуют дизайну.

Распределение сумматоров солнечной энергии и накопителей энергии занимает первое место среди четырех. Солнечные объединительные коробки и оборудование для преобразования накопления энергии устанавливаются снаружи, силовые устройства внутри работают непрерывно, а отвод тепла важнее, чем полная герметизация.

На рынках с влажным климатом насекомые, попадающие в шкаф, могут замыкать клеммы и вызывать короткое замыкание, что делает сетку от насекомых наиболее ценной в приложениях с солнечными сумматорами. Ouyue Electric может подтвердить количество и размещение вентиляционных отверстий в зависимости от проектной нагрузки.

Чтение рейтинга защиты

Ouyue Electric поставляет водонепроницаемые распределительные коробки из нержавеющей стали для наружного применения с четырьмя классами защиты: IP54, IP55, IP56 и IP65. В новой вентилируемой конструкции используются левые и правые вентиляционные отверстия с сетками от насекомых, а стандартный класс доставки для вентилируемой модели — IP54 или IP55.

В проектах, требующих IP56 или IP65, во время запроса можно указать среду установки и метод охлаждения, а техническая группа Ouyue Electric подтвердит подходящую конструкцию.

Покупатели могут прочитать IP-код согласно IEC 60529: первая цифра соответствует пыли, вторая цифра — воде. Настоящая защита вентилируемого шкафа обеспечивается размерами дождевого козырька, геометрией вентиляционных отверстий, сеткой для защиты от насекомых и прокладкой вместе, поэтому структура имеет большее значение, чем этикетка.

При приемке проекта проверьте, можно ли снять москитную сетку для чистки, ровный ли дверной зазор и полностью ли запенена прокладка.

Настройка и доставка

Ouyue Electric управляет заводом площадью 2000 квадратных метров в Люши, провинция Чжэцзян, с двумя сборочными линиями, более чем 10-летним опытом производства металлических корпусов и сертификацией CE. Новая распределительная коробка из нержавеющей стали с защитой от дождя для наружного применения допускает настройку на основе чертежей.

Длина, ширина, высота и толщина листа регулируются, а положения вырезов, марки шелкографии, размеры дождевого козырька и количество вентиляционных отверстий соответствуют спецификациям проекта.

Минимальный объем заказа составляет 10 штук, что подходит как для дистрибьюторского склада, так и для небольших пробных проектов. Материал корпуса можно выбрать из холоднокатаной стали, нержавеющей стали 304 или нержавеющей стали 316, съемный пылевой фильтр предлагается в качестве опции.

Часто задаваемые вопросы

Попадет ли дождь в вентиляционные отверстия новой распределительной коробки из нержавеющей стали?

Дождь не попадает напрямую. Козырек от дождя отводит вертикальные осадки от поверхности шкафа, а вентиляционные отверстия расположены на левой и правой боковых панелях за сеткой от насекомых и водоотражателем. На участках с проливным дождем или сильным боковым ветром отправьте инструкции по монтажу в Ouyue Electric во время подтверждения проекта.

Снижает ли сетка от насекомых охлаждение?

Нарушение воздушного потока зависит от апертуры сетки и открытой площади. Ouyue Electric выбирает размер сетки, чтобы блокировать обычных летающих насекомых, сохраняя при этом достаточный поток охлаждающего воздуха. В пыльных регионах установите съемный пылевой фильтр снаружи каждого вентиляционного отверстия и очищайте его через определенные промежутки времени.

Какие компоненты может нести внутренний кронштейн?

Кронштейн фиксирует автоматические выключатели, контроллеры, модули связи или источники питания, приобретенные покупателем. Ouyue Electric поставляет только шкаф и кронштейн, а внутренние компоненты остаются на усмотрение покупателя. Монтажные отверстия и положения DIN-рейки могут быть зарезервированы на чертеже.

Каков минимальный объем заказа?

Минимальный объем заказа составляет 10 штук. Длина, ширина, высота, толщина листа, материал, вырезы, количество зонтов от дождя и вентиляционных отверстий можно настраивать, а пылевой фильтр поставляется в качестве опции.

Доступна ли нержавеющая сталь 316 для корпуса?

Да. Прибрежные объекты, зоны с высоким содержанием солей и химические заводы подходят для нержавеющей стали 316, тогда как внутренние объекты и общие места на открытом воздухе хорошо подходят для нержавеющей стали 304. Оба класса сочетаются с одинаковой вентилируемой конструкцией, защищенной от насекомых.

Как подтверждается степень защиты?

Ouyue Electric имеет четыре степени защиты: IP54, IP55, IP56 и IP65. Вентилируемая модель в стандартной комплектации поставляется со степенью защиты IP54 или IP55. Во время запроса укажите условия установки и требования к охлаждению, и техническая группа порекомендует класс.

Можно ли установить вентилятор на распределительную коробку из нержавеющей стали?

Yэс. Количество и размещение вентиляционных отверстий соответствуют требованиям проекта, а в проектах активного охлаждения можно зарезервировать место для установки вентилятора и трассу для силового кабеля. Окончательный макет выреза подтверждается по чертежу.

Как запросить ценовое предложение

Подрядчики по солнечной энергии и хранению энергии, интеграторы базовых станций связи, а также инженерные компании по очистке и опреснению воды могут связаться с Ouyue Electric, чтобы узнать цены и образцы новой водонепроницаемой распределительной коробки из нержавеющей стали для наружного применения.

После получения чертежа или списка размеров техническая группа утверждает материал, вырезы, козырек от дождя и расположение вентиляционных отверстий. Отправьте требования через форму запроса или просмотритеСтраница категории распределительной коробки из нержавеющей стали .
