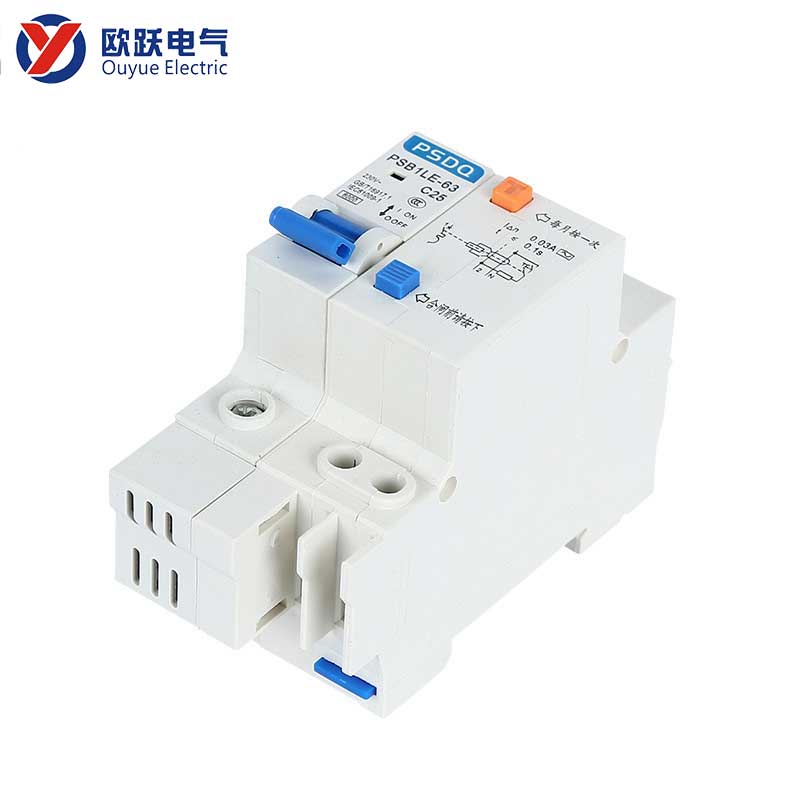

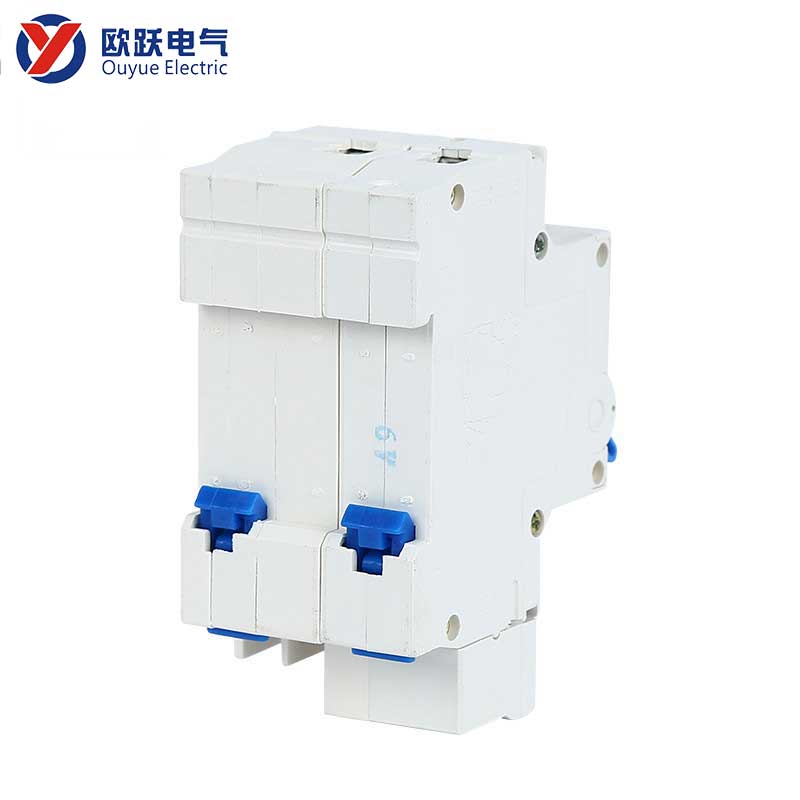

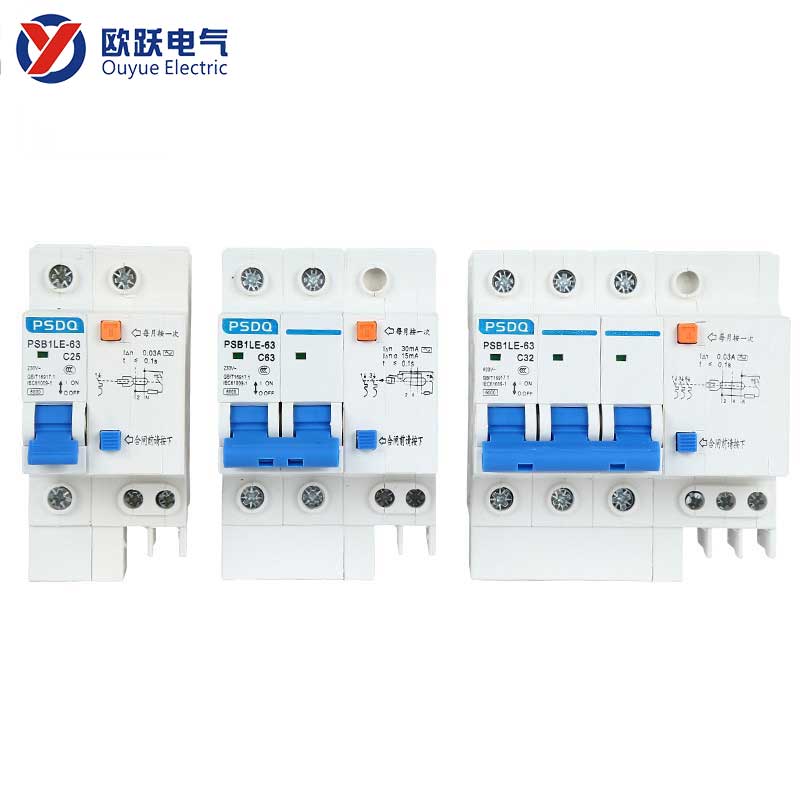

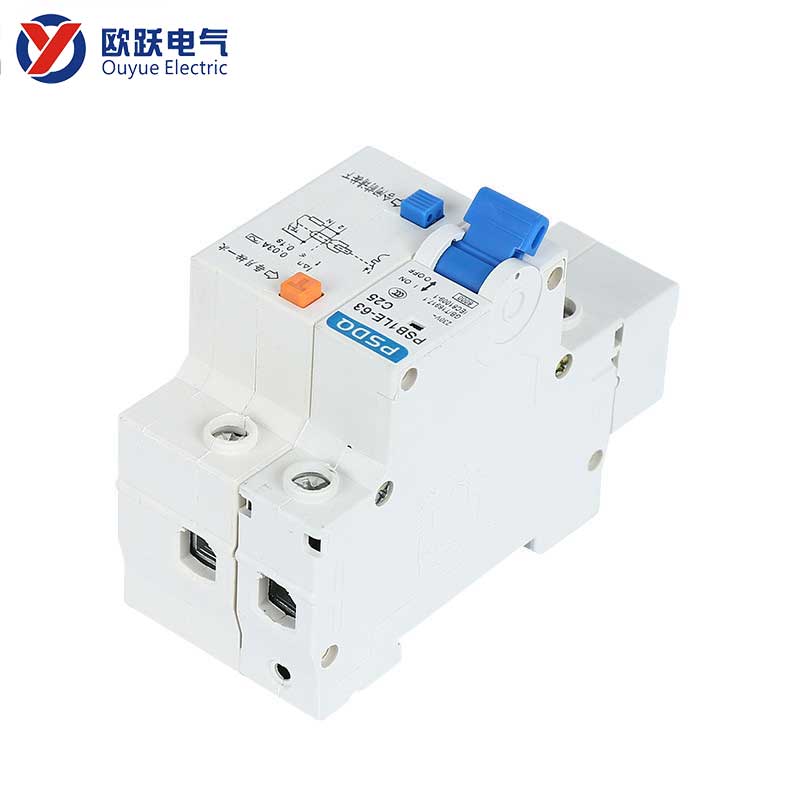

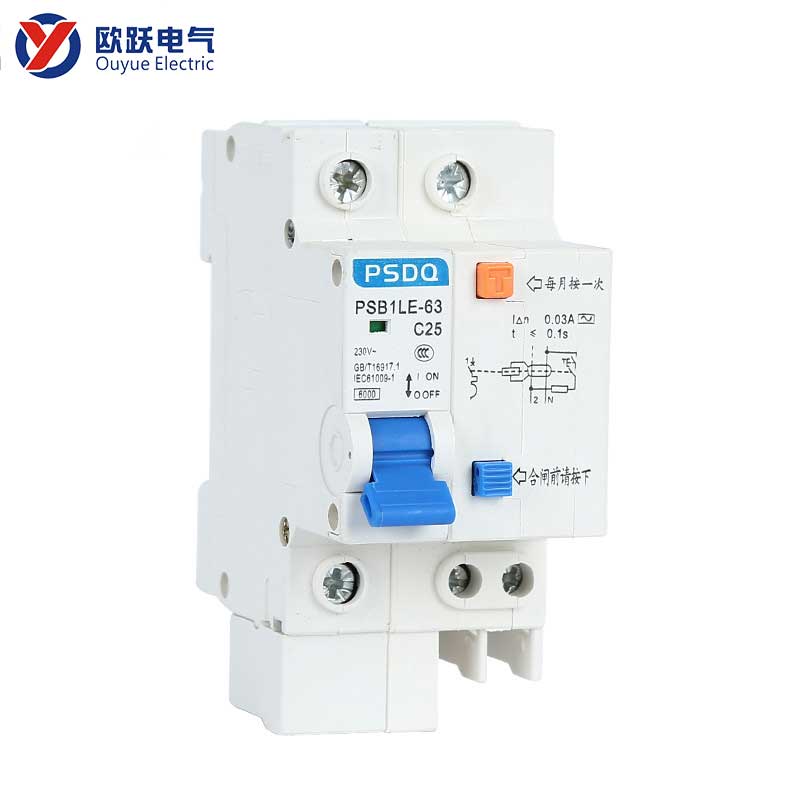

Автоматический выключатель малой утечки 63А 1П+Н

Введение продукта

• В условиях растущего спроса на однофазное электричество высокой мощности в современных жилых, коммерческих и других помещениях традиционные схемы защиты цепей часто требуют занятия двух модулей пространства (автоматический выключатель 1P + устройство защиты от утечки или автоматический выключатель утечки 2P), что может легко вызвать трудности с компоновкой распределительной коробки.
• Автоматический выключатель малой утечки 63A 1P+N инновационным образом объединяет функции защиты от перегрузки, короткого замыкания и высокочувствительной утечки в пределах ширины всего одного стандартного модуля (18 мм) и может одновременно разрывать фазовую линию (L) и нейтральную линию (N). Он может обеспечить полную защиту однофазных сильноточных цепей.

Спецификация продукта

Элемент параметра	Описание спецификации
Модель продукта	Автоматический выключатель малой утечки 63А 1П+Н
Полярное число	1П+Н
Номинальный ток	63А
Номинальный рабочий ток утечки	30 мА
Номинальное напряжение	230 В переменного тока, 50/60 Гц
Функция отключения	Тип С
Способ установки	Стандартный монтаж на DIN-рейку 35 мм.
Сертификат	CE

Вопросы и ответы

Вопрос:Каковы различия в защите между автоматическими выключателями утечки 1P+N и 2P?

А:Он полностью эквивалентен функциям защиты от перегрузки, короткого замыкания и утечки в ядре схемы. Основное отличие заключается в физической структуре: 1P+N имеет одномодовую компактную конструкцию, а 2P имеет двухмодовую ширину. Оба могут одновременно отключить линию L и линию N.

Вопрос:Как защищена нейтральная линия (N) в этой модели?

А:N-полюс этого типа автоматического выключателя малой утечки 63A 1P+N включается и выключается только синхронно с фазовой линией, обеспечивая функцию изоляции. Однако он обычно не имеет независимого магнитного расцепителя защиты от перегрузки (т. е. перегрузка N-полюса сама по себе не приводит к отключению). Его особенностью является обеспечение полной защиты от утечек и безопасной биполярной изоляции.
