Как наружные металлические распределительные коробки могут обеспечить надежную работу при высоких летних температурах?

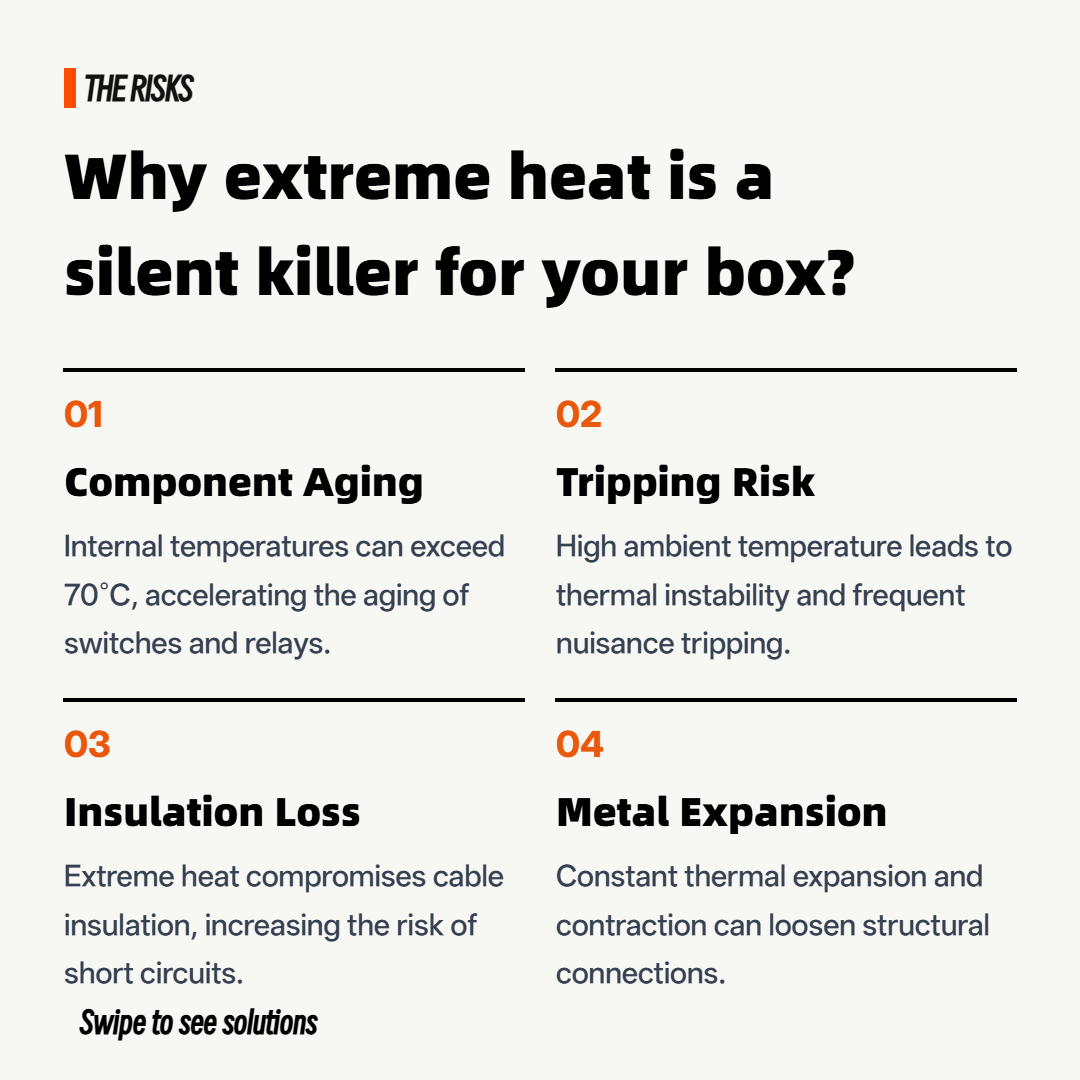

Основные опасности высокой температуры для металлических распределительных коробок

С приближением лета постоянные высокие температуры и яркий солнечный свет создают возможность повреждения наружного электрооборудования.Металлические распределительные коробки, при длительном воздействии интенсивного солнечного света, внутренняя температура может значительно превышать температуру окружающей среды, что, в свою очередь, может привести к неисправности автоматических выключателей, ускорению старения электронных компонентов, снижению характеристик изоляции и даже к пожару.

Как же эффективно бороться с высокими температурами и интенсивным солнечным светом, чтобы обеспечить безопасную и надежную работу распределительных коробок в изнуряющую жару? В этой статье представлены профессиональные интерпретации с точки зрения анализа источников тепла, решений по рассеиванию тепла, проектирования конструкций и выбора материалов.

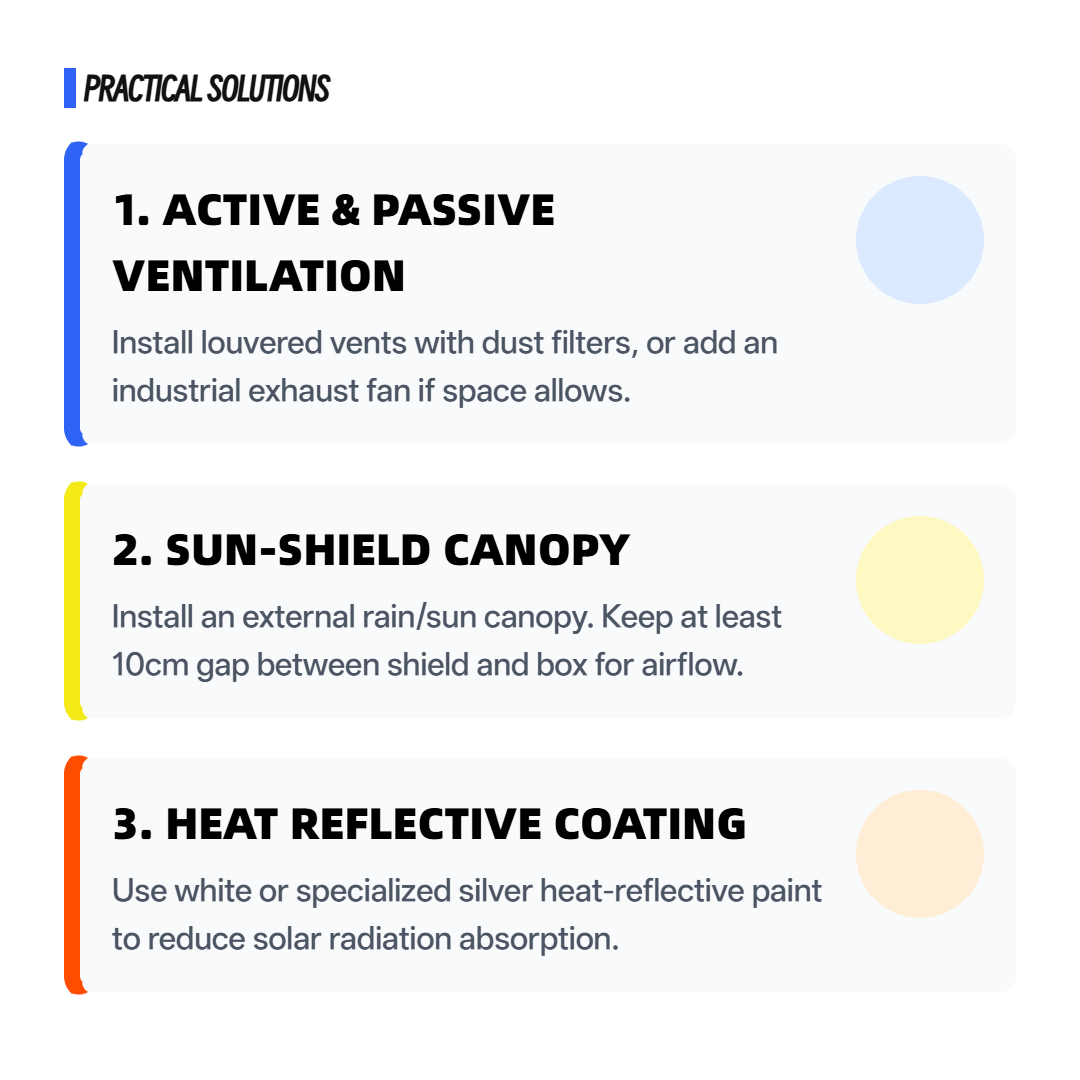

Решение для отвода тепла в распределительной коробке: сочетание пассивного и активного

1. Отвод тепла естественной конвекцией (пассивный)

• Конструкция вентиляционного отверстия: воздухозаборники расположены внизу коробки, а воздуховыпускные отверстия — вверху или с обеих сторон. Горячий воздух поднимается вверх, создавая «эффект дымохода». Рекомендуется, чтобы соотношение площадей воздухозаборника и воздуховыпускного отверстия было не менее 1:1,2, и они должны располагаться в шахматном порядке, чтобы предотвратить попадание дождевой воды.
• Жалюзи: Все вентиляционные отверстия оснащены непромокаемыми жалюзи для сбалансированного рассеивания тепла и защиты.
• Двухслойная верхняя изоляция: имеет двухслойную структуру, состоящую из внешней верхней крышки и внутренней изоляционной панели с зазором 10-15 мм посередине, что позволяет эффективно предотвращать попадание прямых солнечных лучей и теплопроводность.

2. Принудительный отвод тепла (активный)

Когда оборудование внутри коробки выделяет большое количество тепла (например, преобразователи частоты, зарядные модули, импульсные источники питания большой мощности) или в зонах с чрезвычайно высокими температурами летом, следует применять активное охлаждение.

• Осевой вентилятор: установите вентилятор с защитной сеткой сверху или сбоку коробки и объедините его с переключателем контроля температуры (установите температуру запуска, например, 40 ℃), чтобы обеспечить необходимую вентиляцию. Рекомендуемый объем воздуха составляет ≥100 кубических футов в минуту, степень защиты IP54 или выше.
• Теплообменник: для наружных коробок с высокими требованиями к герметизации (например, базовые станции связи) можно использовать пластинчатые или стержневые теплообменники для передачи внутреннего тепла наружу без попадания пыли и влаги.
• Промышленное кондиционирование воздуха: если необходимо стабильно поддерживать внутреннюю температуру ниже 35 ℃ и требуется защита от конденсации, можно установить небольшой шкафный кондиционер (с охлаждающей способностью 300–2000 Вт).

3. Оптимизация конструктивного проектирования и выбора материалов.

Цвет и покрытие коробки

1. Выбор цвета: Светлые цвета (например, светло-серый RAL 7035, сигнальный белый RAL 9003) поглощают примерно на 30–40 % меньше солнечной радиации, чем темные цвета. Рекомендуется отдавать приоритет светлым цветам при длительном нахождении на солнце на открытом воздухе.
2. Теплоизоляционное покрытие: можно выбрать теплоотводящее покрытие с добавлением полых керамических микросфер или изоляционный слой из пенополиуретана (толщиной 10-20 мм), что значительно снижает теплопроводность от поверхности коробки внутрь.

Солнцезащитный козырек и способы установки

1. Установите солнцезащитный козырек: установите независимую алюминиевую пластину или пластиковый козырек на высоте примерно 50–100 мм над коробкой, чтобы прямые солнечные лучи не попадали на верхнюю часть коробки. Поддерживайте циркуляцию воздуха между солнцезащитным козырьком и верхней частью ящика.
2. Ориентация при установке: Если позволяют условия, поместите распределительную коробку лицом на север или северо-восток, чтобы свести к минимуму попадание прямых солнечных лучей во второй половине дня.
3. Установка на возвышении: минимум 0,5 метра над землей, чтобы предотвратить влияние поверхностного лучистого тепла и скопления воды.

Внутренняя планировка и управление теплом

1. Изоляция источника тепла: размещайте компоненты с высоким выделением тепла (например, трансформаторы и зарядные модули) рядом с вентиляционными отверстиями или в отдельных отсеках.
2. Оставьте кабельный лоток пустым. Следите за тем, чтобы внутреннее пространство не было загромождено, чтобы скопление кабелей не мешало потоку воздуха.
3. Установка пластин рассеивания тепла: Нанесите термопасту на заднюю часть мощных компонентов и закрепите их на алюминиевой пластине рассеивания тепла, чтобы отводить тепло к металлическому корпусу коробки.

 Реальные случаи измерения и рекомендации по выбору

Ouyue Electric однажды поставила распределительные коробки на открытом воздухе для зарядной станции для автобусов в южном прибрежном городе. Данные измерений летом показали, что:

• Температура окружающей среды: 38 ℃ (14:00)
• Цвет коробки: RAL 7035 светло-серый.
• Структура: Двухслойная верхняя крышка + двухсторонние вентиляционные жалюзи + площадь вентиляции 80 мм².
• Внутреннее оборудование: 1 автоматический выключатель в литом корпусе на 63 А, 2 устройства защиты от перенапряжений, 1 счетчик электроэнергии.
• Фактические результаты измерений показывают, что самая высокая температура внутри коробки составляет 52 ℃, что на 11 ℃ ниже, чем у однослойной темно-серой коробки. Все оборудование работает нормально, без каких-либо термических отключений.

Предложение по выбору

Для распределительных коробок общего назначения на открытом воздухе: Предпочтительно использовать напыление светлых тонов и естественную конвекцию с обеих сторон, что не требует дополнительных затрат.

В южных регионах с высокой температурой и влажностью летом: рекомендуется установить осевые вентиляторы с регулируемой температурой или выбрать двухслойные потолки.

Для сценариев с высокой плотностью выделения тепла, таких как шкафы согласования зарядных блоков и шкафы преобразования частоты: настройте теплообменники или кондиционеры шкафов и одновременно рассчитайте требования к выделению и рассеиванию тепла.

Ключевые моменты ежедневного обслуживания

1. Ежемесячно проверяйте, не заблокированы ли вентиляционные отверстия пылью или паутиной, и очищайте сетки от насекомых.
2. Раз в квартал проверяйте, нормально ли работают переключатель контроля температуры и вентилятор.
3. Проверьте состояние уплотнительной ленты и своевременно замените закаленную резиновую ленту.

Почему выбирают нас?

China Ouyue Electric Co., Ltd. занимается производством металлических распределительных коробок более десяти лет. Для сценариев высокой температуры и сильного солнечного света летом мы предлагаем различные конструктивные решения по рассеиванию тепла для предотвращения теплового удара, включая распыление светлых тонов, двухслойную изоляцию, жалюзийную вентиляцию и вентиляторы с регулируемой температурой.

Наша продукция изготовлена ​​из железа, нержавеющей стали 304 и нержавеющей стали 316L со степенью защиты от IP54 до IP65. Настройка доступна по запросу.

Добро пожаловать на консультацию и покупку. Пусть ваша распределительная коробка благополучно перенесет каждое жаркое лето.
