Распределительная коробка на открытом воздухе в сезон грозы, как обеспечить молниезащиту? Анализ конструкции заземленной медной шины и защиты от перенапряжения распределительной коробки из нержавеющей стали.

I. Удары молнии не только раскалывают крышу — почему наружные распределительные коробки нуждаются в молниезащите?

Когда молния ударяет в здание или прилегающую к нему землю, мгновенный ток может достигать величин от десятков килоампер до сотен килоампер. Этот большой импульс тока угрожает наружным распределительным коробкам двумя основными путями:

1.Прямой удар молнии: Молния напрямую поражает распределительную коробку или подключенные кабели. Хотя вероятность этого сценария невелика, но как только он произойдет, внутреннее оборудование распределительной коробки мгновенно практически полностью выйдет из строя.

2. Вызванный удар молнии и скачок напряжения в электросети. Гораздо более распространенный сценарий возникает, когда молния ударяет в удаленную линию электропередачи или кабель связи, создавая перенапряжение, которое распространяется вдоль проводника к распределительной коробке; альтернативно, удар молнии в прилегающую землю вызывает перенапряжение на входящих и исходящих кабелях распределительной коробки посредством интенсивных электромагнитных импульсов. Это «косвенно передаваемое» импульсное напряжение может достигать нескольких тысяч вольт, что намного превышает выдерживаемое напряжение обычных электронных компонентов, мгновенно пробивая печатные платы и выжигая силовые модули.

В сценариях применения, включая распределительные коробки мониторинга наружной безопасности, распределительные коробки зарядных станций и распределительные коробки базовых станций связи, внутреннее оборудование имеет высокую стоимость активов и строгие требования к непрерывному электропитанию. Таким образом, молниезащита является не дополнительной вспомогательной функцией, а обязательным требованием проектирования.

II.Система заземления Распределительная коробка из нержавеющей стали — основа молниезащиты

Распределительная коробка из нержавеющей стали служиткритическое звено в системах молниезащиты и заземления, ядро ​​которого компоненты подробно описаны следующим образом:

1. Медная шина заземления: соединение конвергенции для всех проводов защитного заземления

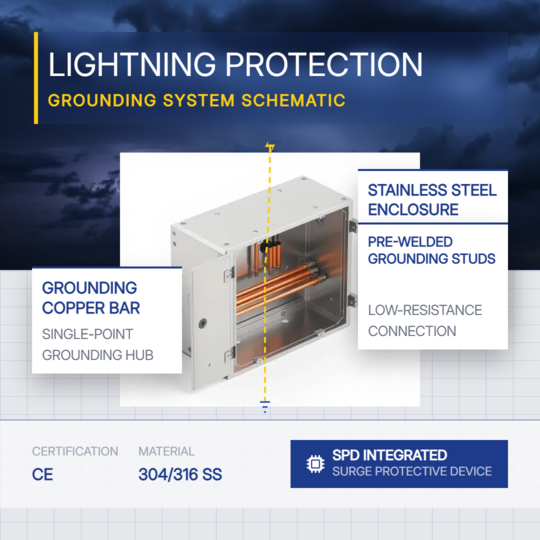

Заземляющая медная шина, установленная внутри Распределительная коробка является ядром всей системы заземления коробки. специальный заземляющий провод молниеотвода, заземляющий провод корпус коробки и провода защитного заземления всего подключенного оборудования. все сходятся в этом месте соединения перед подключением к заземляющей сети через главный заземляющий провод. Этот медный стержень изготовлен из латуни, которая обеспечивает превосходную электропроводность и устойчивость к коррозии. По сравнению с прутьями из оцинкованного железа, латунные прутки не подвергаются коррозии после длительной эксплуатации, и их контактное сопротивление остается стабильным, не увеличиваясь с течением времени.

Ключевое функциональное значение заземления медный стержень в системах молниезащиты совмещается с Принцип «одноточечного заземления»: все защитные заземления оборудования сходятся в одном месте, что предотвращает вторичное повреждение оборудования вызвано разностью потенциалов, вызванной наличием нескольких рассредоточенных точек заземления. Во время мгновенного разряда тока молнии кратковременное высокое На заземляющей медной шине образуется потенциал. Однако, если корпуса и сигнальные земли всего подключенного оборудования электрически эквипотенциально при соединении с этой медной шиной опасная разность потенциалов создаваться не будет. между различными частями оборудования.

2.Корпус из нержавеющей стали: собственный эквипотенциальный корпус.

Корпус коробки из нержавеющей стали 304 электрически оснащен. проводящий как целостная структура. Как только корпус коробки будет надежно подключенный к заземляющей медной шине, вся коробка образует эквипотенциальную линию. тело с эффектом клетки Фарадея. Даже если внешнее электромагнитное поле кардинально меняется, электромагнитная обстановка внутри коробки остается относительно стабильный. Коробчатый корпус также обеспечивает определенную степень экранирование и ослабление внутренних электромагнитных импульсов. Между тем, Эквипотенциально соединенный коробчатый корпус гарантирует, что обслуживающий персонал не будет подвергнуться опасности поражения электрическим током [в случае нарушения изоляции системы].

III. Предливневый осмотр -Три вопроса, касающихся системы молниезащиты наружных распределительных сетей коробки

Для наружных распределительных коробок уже поставлено в эксплуатацию рекомендуется, чтобы персонал по эксплуатации и техническому обслуживанию выполните следующие проверки до прихода грозы период высокого риска:

1. Визуальный осмотр заземления соединения:

Проверьте, все ли клеммы заземляющей медной шины исправны. надежно закреплен, не поврежден ли изоляционный слой заземляющего провода не повреждена ли поверхность медного стержня, имеет ли она сильное окисление или ржавчину. При обнаружении ослабления немедленно затяните его; если есть коррозия обнаружен, немедленно замените соответствующий компонент.

2. Сопротивление заземления измерение:

 Используйте специальный тестер сопротивления заземления для измерения сопротивление заземления главного заземлителя распределительной коробки. Если измеренное значение превышает 10 Ом, проверьте заземляющий электрод на предмет коррозии, трещин или проверьте, не слишком ли сухая окружающая почва. Добавьте дополнительные заземляющие электроды или примените средство, снижающее сопротивление. нужный.

3.Проверка состояния СПД:

Большинство УЗИП оснащены окном индикатора состояния, зеленый цвет которого указывает на нормальное состояние. работа, а красный цвет указывает на неисправность, требующую замены. СПД будут постепенно деградировать после поглощения нескольких скачков напряжения. Когда окно состояния станет красным, это указывает на то, что внутренний варистор вышел из строя и его необходимо заменить в ближайшее время. своевременно; в противном случае функция молниезащиты не сработает. работать нормально.

IV:OUYUE Electrical обеспечивает быструю настройку наружные непромокаемые распределительные коробки

Надежное решение молниезащиты для наружных распределительных коробок происходит из стандартизированного структурного уровня конструкция корпуса, включающая эквипотенциальное соединение от медная шина заземления к корпусу из нержавеющей стали, а также к дорожке от предварительно установленных винтов заземления до монтажного основания УЗИП. Оуюе Распределительные коробки Electric из нержавеющей стали оснащены структурированным заводская система заземления, обеспечивающая стандартизированное и надежное фундаментальное платформа для строительства молниезащиты, ежедневной эксплуатации и техническое обслуживание для конечных пользователей.

 После подтверждения чертежей продукта, Готовая продукция может быть поставлена ​​на реализацию в течение 7 календарных дней. Требуется ли вам стандартная конфигурация или индивидуально настроенная система освещения защитное решение, пожалуйста, пришлите свои технические характеристики, и мы оперативно предоставим Вам рекомендации по решению и образец продукции график.
