Фотоэлектрическое увлечение пустыни приближается. Выдержит ли ваша распределительная коробка такое? Индивидуальное руководство для распределительных коробок из нержавеющей стали, устойчивых к высоким температурам

I. Возможности на Ближнем Востоке: рынок фотоэлектрических систем стоимостью в триллионы юаней вызывает огромный спрос на фотоэлектрические шкафы.

Саудовская Аравия и Объединенные Арабские Эмираты продвигают трансформацию энергетики с беспрецедентной скоростью, а Ближний Восток становится «золотым рынком» для китайского энергетического оборудования, которое может выйти на мировой рынок. Согласно данным отраслевой выставки, Саудовская Аравия планирует инвестировать 100 миллиардов долларов США в производство возобновляемой энергии к 2030 году с целью увеличения доли возобновляемой энергии до 50% к 2030 году.

Объединенные Арабские Эмираты планируют значительно увеличить долю чистой энергии к 2030 году и инвестировать более 60 миллиардов долларов США в строительство и модернизацию энергетической инфраструктуры в течение следующих пяти лет.

Два суперпроекта стали основными двигателями фотоэлектрического бума на Ближнем Востоке. Одним из них является проект зеленого водорода NEOM (Новый город будущего) в Саудовской Аравии. В рамках этого проекта строится фотоэлектрическая электростанция мощностью 2,2 ГВт, ветряная электростанция мощностью 1,65 ГВт и аккумуляторная система хранения энергии мощностью 400 МВтч. Это крупнейший в мире проект по производству зеленого водорода.

Другой — солнечный парк Мохаммеда бен Рашида в Дубае. Это крупнейший в мире солнечный парк, его шестая очередь мощностью 1800 МВт вот-вот будет введена в эксплуатацию, а седьмая очередь фотоэлектрической установки мощностью 2000 МВт с системой хранения энергии 1400 МВт уже инициировала процесс торгов. Общая запланированная установленная мощность составляет 7 260 МВт, инвестиции составляют 13,6 млрд долларов США.

На этом этапе строительного бума заслуживает внимания четкий сигнал о закупках: когда генеральные подрядчики EPC в Саудовской Аравии и Объединенных Арабских Эмиратах выбирают поставщиков оборудования, пескоустойчивые распределительные шкафы и наружные коробчатые корпуса из нержавеющей стали указываются в качестве горячих точек спроса, и они должны иметь уровень защиты IP55 или выше и быть проверены на работу в среде с температурой 50 ℃.

II. Двойные убийцы пустынного климата: вторжение песка и высокотемпературное старение

Обычныйнержавеющая стальилижелезные распределительные коробкихорошо работают в регионах с умеренным климатом. Однако, попав в пустыни Ближнего Востока, они сразу же сталкиваются с двумя фатальными проблемами:

Задача первая: песок и пыль

В пустынных районах ежегодное количество дней с песком и пылью превышает 100, а переносимые частицы песка имеют размер частиц от 0,1 до 0,5 мм, что достаточно для проникновения в обычные герметичные конструкции.

После попадания в коробку песка и пыли они скапливаются на поверхности платы, создавая опасность короткого замыкания. Налипание на поверхность радиатора снижает эффективность рассеивания тепла более чем на 30%. Длительный износ также может привести к растрескиванию уплотнительной ленты, создавая порочный круг.

Проблема вторая: высокая температура

В экстремально высокие летние температуры на Ближнем Востоке температура поверхности ящика под прямыми солнечными лучами может достигать 75-80°C. Если конструкция коробки для отвода тепла недостаточна, внутренняя температура может легко превысить 60°C, что намного превышает оптимальный рабочий диапазон 40–55°C для большинства электрических компонентов. При высокотемпературной сушке обычные резиновые уплотнительные ленты стареют и затвердевают ускоренными темпами, а электростатическое порошковое покрытие постепенно теряет блеск и превращается в порошок.

Защитная способность кузова коробки со временем разрушается. Что еще более серьезно, так это то, что разница температур днем ​​и ночью может достигать 30°C. Из-за разницы в коэффициенте теплового расширения между металлическим корпусом коробки и внутренними компонентами возникает напряжение. При длительном повторении это может привести к растрескиванию сварного шва и ослаблению болтов.

III. Пять индивидуальных решений для распределительной коробки из нержавеющей стали Ouyue Electric, предназначенной для использования в пустыне.

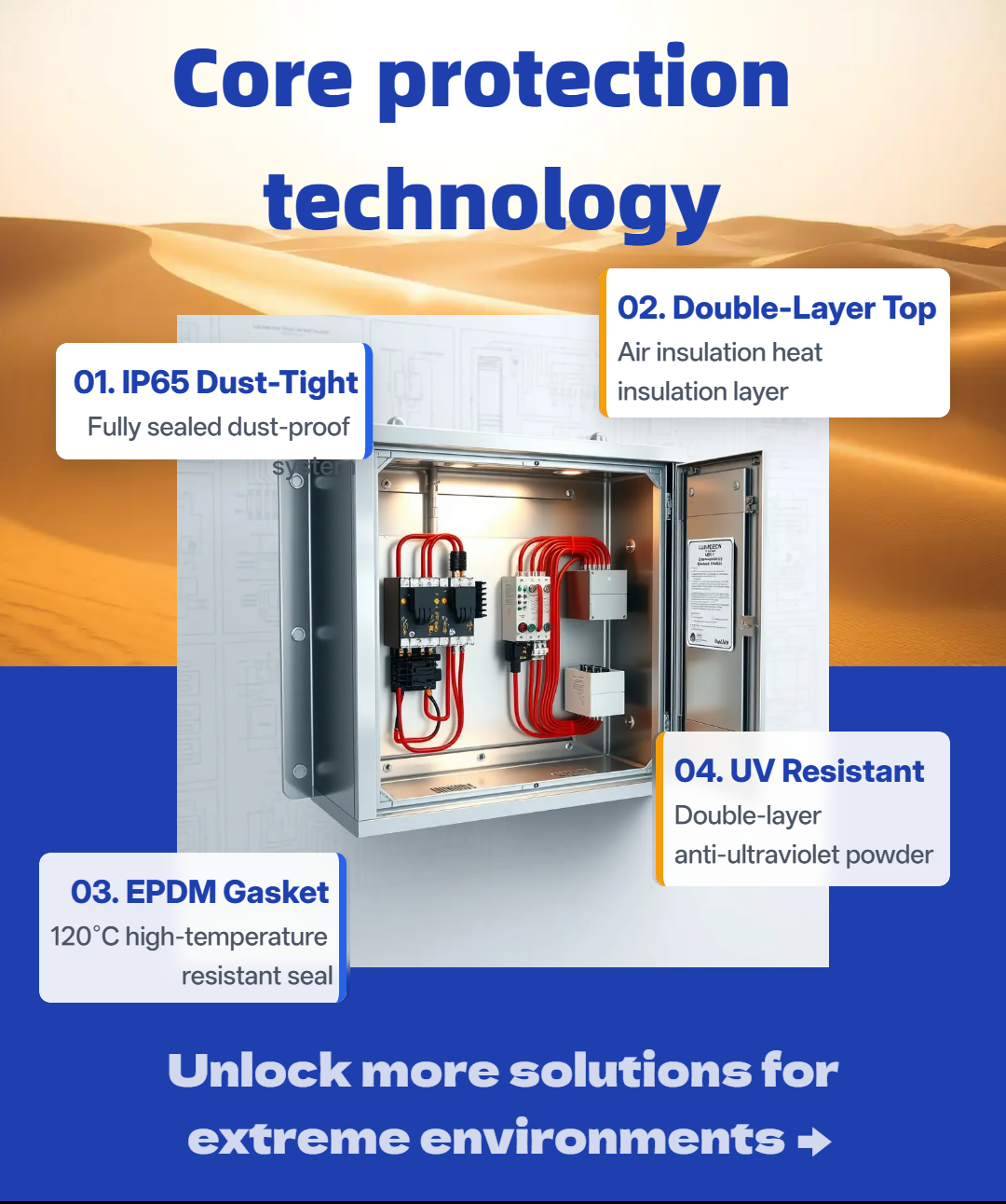

В ответ на особые требования рынка Ближнего Востока компания Ouyue Electric разработала комплексное индивидуальное решение для распределительных коробок из нержавеющей стали для пустынь по пяти направлениям: защита, теплоизоляция, герметизация, покрытие и испытания.

1. Пыленепроницаемая конструкция IP65.

Фотоэлектрический проект на Ближнем Востоке требует защиты IP55 или выше, в то время как Ouyue Electric напрямую соответствует стандарту IP65. Согласно стандарту IEC 60529, IP6X означает полную пыленепроницаемость — для испытаний коробку помещают в коробку для песка и пыли под отрицательным давлением. После открытия крышки для проверки пыль не должна попасть внутрь.

Что касается пути реализации, мы применяем тройную линию защиты уплотнения: уплотнительная полоса из вспененного этилен-пропиленового каучука с закрытыми порами вставлена ​​между дверной панелью и корпусом коробки, образуя первую сплошную уплотнительную поверхность; Все крепежные винты оснащены шайбами ​​из нержавеющей стали и резиновыми уплотнительными кольцами. Входные и выходные отверстия имеют двухслойные кабельные уплотнения.

Практика фотоэлектрических электростанций в условиях Гоби показывает, что схема использования лабиринтных уплотнительных прокладок в сочетании с прокладками из силиконовой резины позволяет снизить проницаемость песка и пыли на 90%. На этой основе конструкция уплотнения Ouyue Electric была модернизирована до уплотнительной канавки из нержавеющей стали + уплотнительной ленты из непрерывного пеноматериала EPDM, которая имеет больше преимуществ в отношении срока службы уплотнения и термостойкости.

2. Двухслойная верхняя крышка для теплоизоляции.

Для ящиков, которые полностью подвергаются воздействию палящего солнца, мы добавляем подвесную верхнюю крышку от солнца над основным ящиком, образуя слой воздушной изоляции толщиной 50 мм между верхней крышкой и верхней поверхностью ящика. Эта конструкция относится к передовому в отрасли решению пассивной изоляции, блокирующему прямую передачу тепла от солнечного излучения внутрь коробки посредством двухслойной структуры.

Данные измерений показывают, что в условиях температуры окружающей среды 45°C и интенсивности солнечного света 1000 Вт/м² внутренняя температура распределительной коробки из нержавеющей стали, оснащенной двухслойной верхней крышкой, может быть снижена на 6-10°C по сравнению с однослойной верхней крышкой, при этом никакого дополнительного энергопотребления не требуется.

3. Устойчивые к высоким температурам уплотнительные ленты.

Обычные резиновые уплотнительные ленты при непрерывном нагревании при температуре выше 80°C затвердевают, трескаются и подвергаются необратимой деформации сжатия в течение 3–6 месяцев, что приводит к нарушению герметичности. Ouyue Electric выбирает уплотнительные ленты из вспененного материала EPDM (этиленпропилендиеновый мономер) с закрытыми порами, которые выдерживают длительную температуру до 120°C и кратковременную пиковую температуру до 150°C.

Ведущие поставщики уплотнительных материалов в отрасли подтвердили, что высококачественная силиконовая резина и уплотнительные ленты из EPDM могут сохранять превосходную упругость и герметичность при сжатии в сложных внешних условиях, обеспечивая реализацию уровня защиты IP67 и выше.

Кроме того, поперечное сечение уплотнительной ленты имеет D-образную форму, при этом степень сжатия контролируется на уровне 30–40%. Это не только обеспечивает достаточное давление уплотнения, но также оставляет запас эластичности, позволяющий выдерживать холодные и горячие циклы.

4. Высокотемпературное двухслойное напыление.

Хотя нержавеющая сталь 304 сама по себе устойчива к коррозии, под двойным воздействием сильных ультрафиолетовых лучей и высоких температур на Ближнем Востоке поверхность голой пластины все равно будет быстро окисляться и обесцвечиваться. Мы применяем процесс двухслойного электростатического порошкового напыления: базовый порошок обеспечивает адгезию и защиту от коррозии основания, а мука обеспечивает устойчивость к атмосферным воздействиям и индивидуальный цвет.

Толщина каждого слоя пленки строго контролируется в пределах 60-90 мкм. Промышленная практика показывает, что распыление порошка размером 80–120 мкм, предназначенного для использования на открытом воздухе, может эффективно противостоять внешней эрозии.

Для распределительной коробки Iron двухслойное напыление еще более актуально – перед напылением проводится фосфатирование на основе цинка в сочетании с эпоксидно-полиэфирным порошком для наружных работ. Испытание в солевом тумане может длиться более 500 часов, что соответствует экспортным требованиям.

5. Данные отчета об экспериментальных испытаниях доказывают

Ouyue Electric предоставляет следующие отчеты об испытаниях или поддержку для каждого продукта, предназначенного для использования в пустыне.

IV. Двойная сертификация CE/IP65: технический пропуск для экспорта на Ближний Восток.

Проекты EPC в Саудовской Аравии и Объединенных Арабских Эмиратах обычно принимают китайские стандарты (GB), но по-прежнему существуют четкие требования к сертификации CE и уровням защиты. Распределительная коробка из нержавеющей стали Ouyue Electric прошла сертификацию CE и испытание на степень защиты IP65.

Продукт соответствует стандарту защиты корпуса IEC 60529 и соответствует минимальному пороговому требованию «степень защиты IP55 или выше» для генеральных подрядчиков EPC в фотоэлектрических проектах на Ближнем Востоке.

V. Откройте настройку распределительной коробки на уровне пустыни с помощью чертежей

Независимо от того, участвуете ли вы в подборе оборудования для крупномасштабных фотоэлектрических проектов на Ближнем Востоке, таких как NEOM в Саудовской Аравии и MBR Solar Park в Дубае, или резервируете устойчивые к высоким температурам и пескоустойчивым коробочные изделия для рынка Ближнего Востока, Ouyue Electric может предоставить полный спектр индивидуальных услуг, от выбора материалов, проектирования конструкций до поддержки сертификации CE/IP65.

Производство готового продукта занимает всего 7 дней после подтверждения чертежей продукта. Добро пожаловать, чтобы отправить ваши технические требования или спецификации коробки для проекта в пустыне. Мы предоставим вам комплексное решение, включая проверку уровня защиты, выбор термостойких материалов и быстрое планирование образцов, чтобы помочь вам успешно обеспечить заказы на Ближнем Востоке.
