Знаете ли вы основные компоненты распределительной коробки?

Знаете ли вы основные компоненты распределительной коробки?

Откройте распределительную коробку, расположенную перед автоматическим выключателем, клеммой, модулем защиты и другими компонентами электрической системы. Каждый компонент выполняет четкую функцию по совместному обеспечению безопасного распределения и стабильной работы электроэнергии. Ниже представлена ​​компания China Ouyue Electric, где вы сможете разобрать ключевые компоненты распределительной коробки и принцип ее работы.

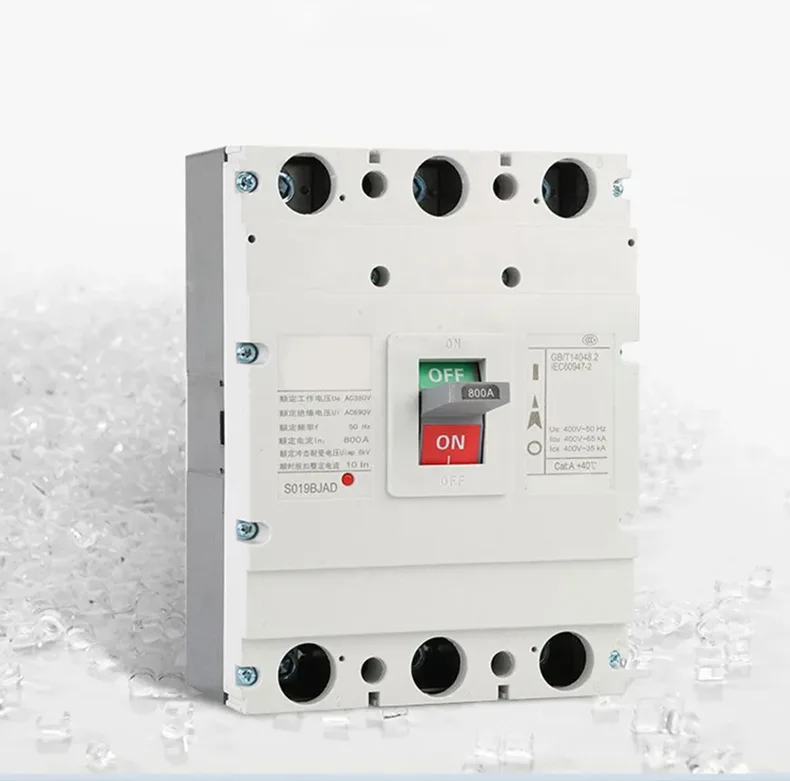

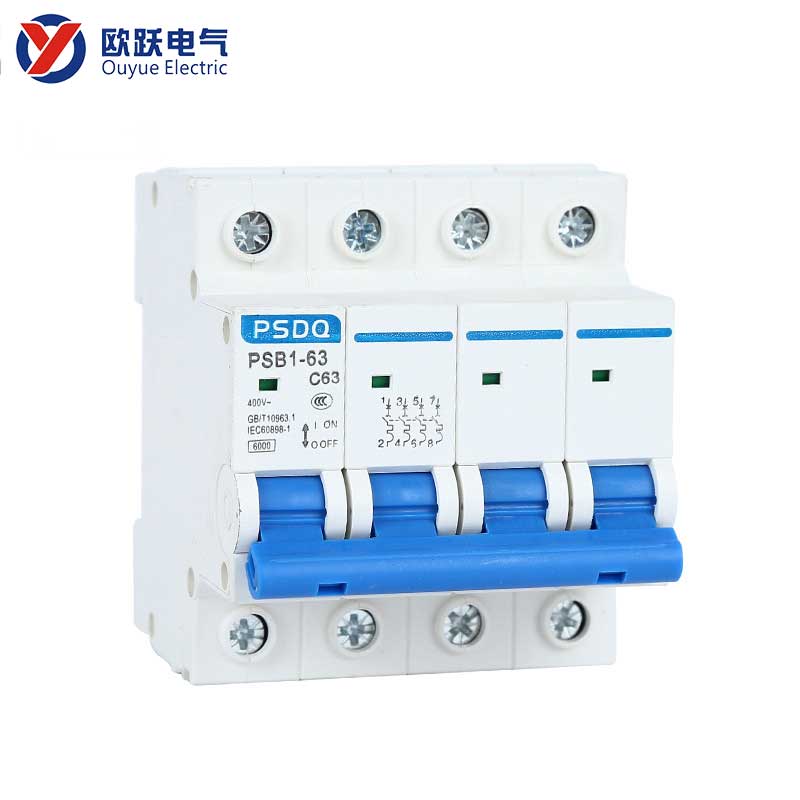

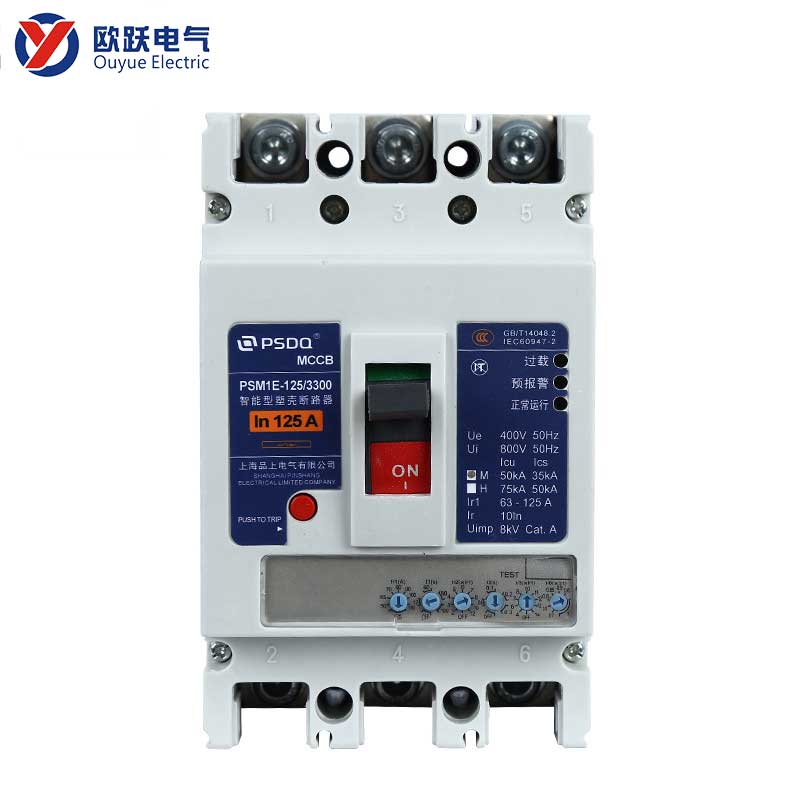

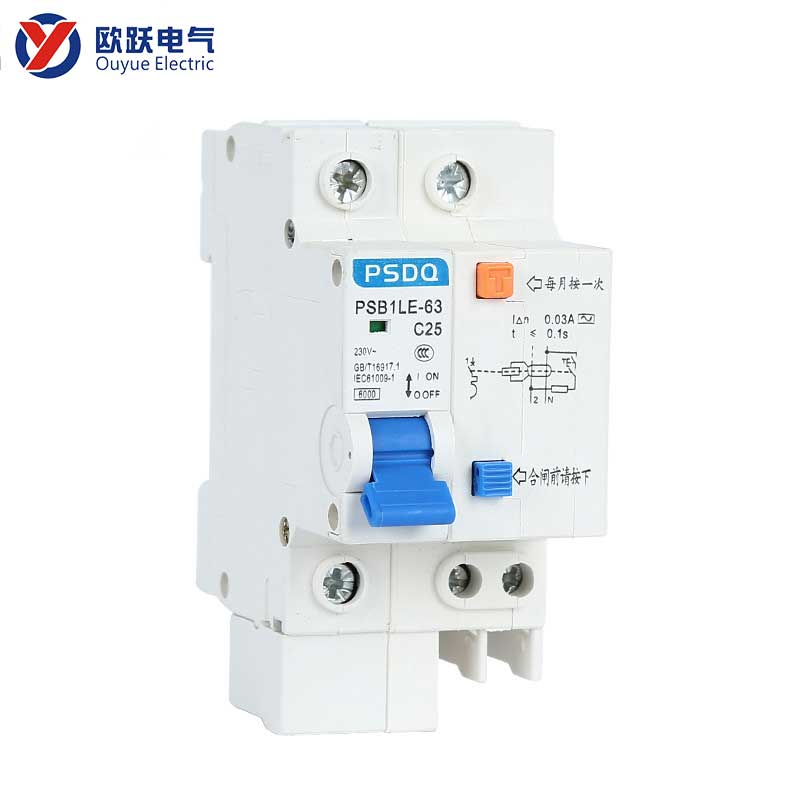

Автоматический выключатель — основной компонент защиты цепи

Автоматический выключатель является основным компонентом защиты цепи в распределительной коробке. Его функция состоит в том, чтобы автоматически отключать ток при перегрузке или коротком замыкании в цепи, а также предотвращать перегрев цепи, вызывающий повреждение оборудования или несчастные случаи.

• Принцип работы: Когда ток через автоматический выключатель превышает номинальное значение или происходит короткое замыкание, внутренний термочувствительный элемент или электромагнитный механизм запускает устройство отключения, так что контакты размыкаются, тем самым прерывая цепь. После устранения неполадок автоматический выключатель можно сбросить вручную, чтобы восстановить электропитание.
• Распространенные типы: тепловой выключатель, использующий изгиб биметаллической пластины для срабатывания, подходящий для защиты от перегрузки; Магнитный выключатель полагается на электромагнитную катушку, которая быстро срабатывает в момент короткого замыкания, а время срабатывания короче. Термомагнитный выключатель сочетает в себе два механизма и учитывает требования к срабатыванию защиты от перегрузки и защиты от короткого замыкания, которые в настоящее время широко используются в распределительных коробках.

В распределительной коробке каждый автоматический выключатель соответствует независимой цепи для реализации параллельного управления различными цепями, такими как освещение, розетка и специальное оборудование, что удобно для поиска неисправностей и ежедневного обслуживания.

Предохранитель – одноразовый элемент защиты от перегрузки по току.

Предохранители по-прежнему используются в некоторых сценариях, требующих высокой скорости срабатывания защиты. Предохранитель представляет собой одноразовое защитное устройство, его функция заключается в отключении цепи повреждения в собственном режиме предохранителя.

Предохранитель оснащен металлическим расплавом, когда ток через него превышает предел нагрузки, расплав быстро плавится, размыкая цепь. Поскольку процесс плавления происходит почти мгновенно, предохранители часто используются для защиты прецизионных электронных устройств или критически важных инструментов.

Устройство защиты от перенапряжения – специальный модуль для подавления переходных перенапряжений.

Система электроснабжения здания уязвима к воздействию молний, ​​запуску и останову крупного оборудования или колебаниям в электросети, что приводит к переходным перенапряжениям. Роль устройства защиты от перенапряжения (SPD) состоит в том, чтобы быстро разрядить это перенапряжение на заземляющий конец, ограничить напряжение порта устройства, тем самым защищая внутреннее электрооборудование.

В зависимости от места установки и уровня защиты УЗИП можно разделить на три основные категории:

Устройство защиты от МОЛНИИ типа 1: устанавливается в шкафу главной входящей линии и используется для защиты от прямых молний или сильных перенапряжений, вызванных внешними линиями.

УЗИП типа 2: устанавливается в распределительной коробке для подавления рабочих перенапряжений, возникающих при запуске и остановке мощного оборудования в здании.

УЗИП типа 3: устанавливается в клеммную колодку или на переднюю часть оборудования, обеспечивая надежную защиту отдельного прецизионного оборудования.

Выбери Оу Юэ, выбери майор

China Ouyue Electric Co., Ltd. имеет более чем десятилетний опыт накопления технологий в области производства металлических распределительных коробок, продукции для жилых, коммерческих и промышленных помещений.

Мы не только предоставляем стандартные распределительные коробки, но и в соответствии с потребностями клиентов в конфигурации компонентов, конструкции коробки, уровне защиты и других аспектах индивидуального производства, чтобы удовлетворить требования безопасности в различных электроэнергетических средах.

Приветствуем новых и старых клиентов, которые приходят к нампроконсультироваться и купить, Ouyue Electric готова предложить профессиональные продукты и услуги для вашей безопасности электричества, чтобы предоставить надежную гарантию.
